Jak zamontować i skonfigurować system termowizyjny BCS do pomiaru temperatury ciała ludzkiego

montaż i konfiguracja systemu do pomiaru temperatury

Systemy z termowizją do wykrywania osób z podwyższoną temperaturą ciała produkowane przez markę BCS świetnie zdają egzamin. Korzystanie z kamer termowizyjnych (bispektralnych) pozwala na gromadzenie informacji o temperaturach ciała ludzi, analizę i raportowanie w danym obiekcie. Umożliwia kontrolę temperatury ciała w czasie rzeczywistym, a w przypadku zbyt wysokiej temperatury uaktywniany jest alarm głosowy (możliwość ustawienia własnego komunikatu). Urządzenie zapisuje i zlicza wszystkie zaalarmowane osoby. Cały proces kontroli odbywa się automatycznie, bez dotykania i może działać całodobowo. Funkcje inteligentne umożliwiają wykrywanie twarzy oraz rozpoznanie. Kamera zapisuje zdjęcia oraz film po wykryciu ruchu, a także mierzy temperaturę podczas każdego przejścia danej osoby. Dzięki takim działaniom kamera szybko i niezawodnie identyfikuje osoby potencjalnie zarażone w celu zabezpieczenia obiektu i przebywających w nim osób.

montaż systemu termowizyjnego

Odpowiedni montaż systemu pomiarowego zagwarantuje poprawne działanie urządzeń i pozwoli na precyzyjne mierzenie temperatury ciała osób znajdujących się w obszarze pomiarowym.

montaż systemu do pomiaru temperatury

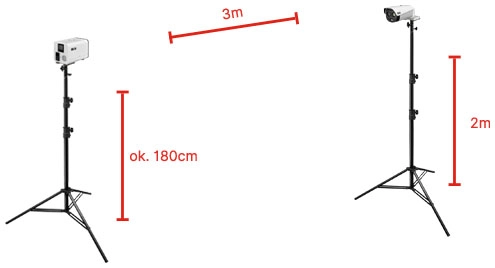

Rys. 1 Rekomendowane odstępy pomiędzy poszczególnymi urządzeniami systemu termowizyjnego

Konfiguracja urządzeń

Zapraszamy do obejrzenia filmu producenta BCS, który krok po kroku pomoże Państwu zarówno w montażu, jak i konfiguracji urządzeń do bezdotykowego pomiaru temperatury.

oprogramowanie pcapp

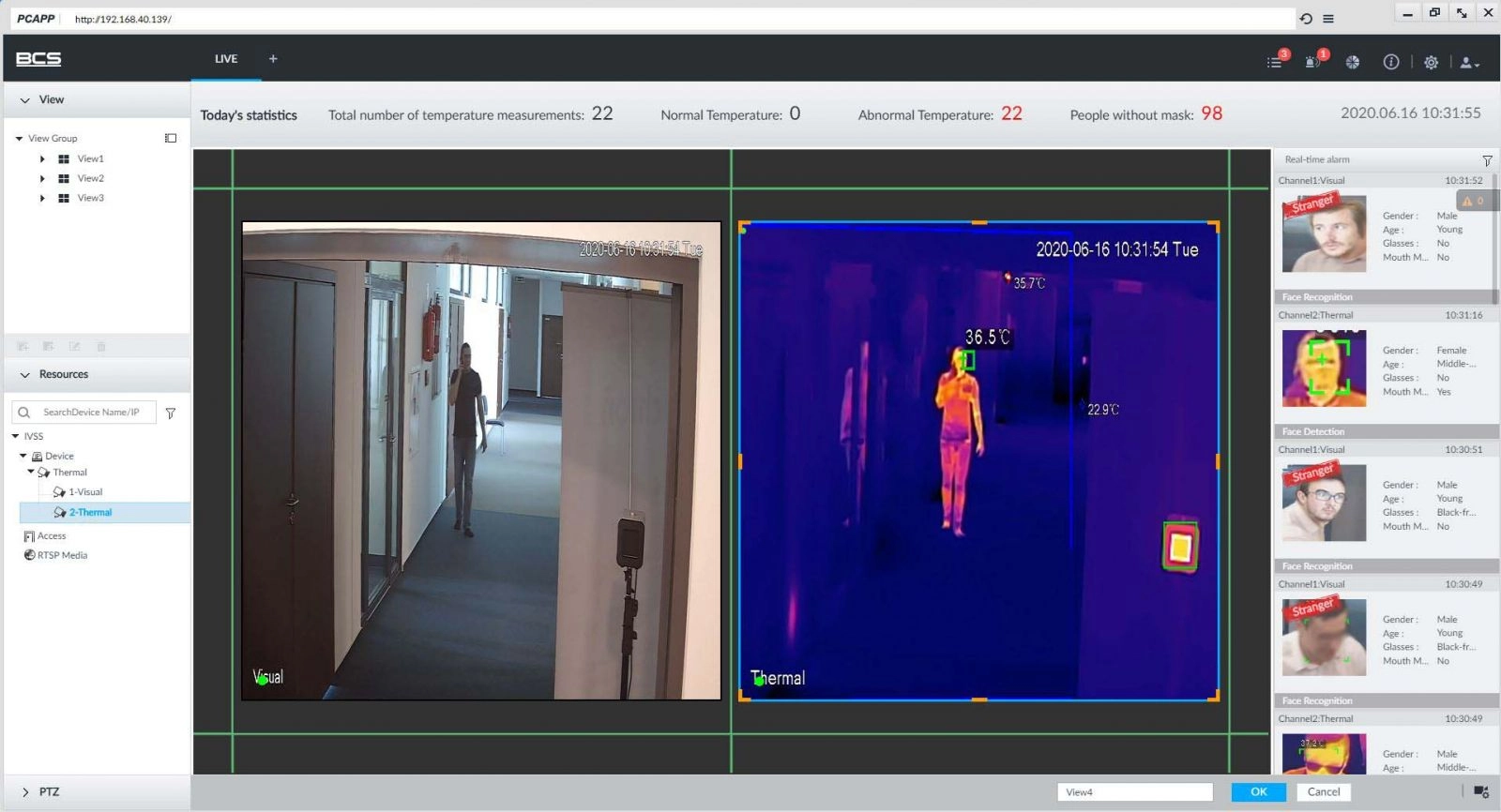

Rys. 2 Okno główne oprogramowania PCAPP - obraz z obu przetworników kamery termowizyjnej

Film w pierwszej kolejności ukazuje dokładne zamontowanie poszczególnych elementów systemu pomiarowego. Konfigurację zaczynamy od ustawienia parametrów kamery termowizyjnej, a mianowicie od ustawień termicznych, wyznaczenia strefy pomiaru i włączenia funkcji raportów. Następnym krokiem jest ustawienie parametrów wzornika temperatury, gdzie zaznaczamy miejsce jego aktywności. Ostatni etap filmu instruktażowego to ustawienia serwera wideo (IVS), a w nim: reguły alarmów, funkcje inteligentne (detekcja twarzy, brak maski), komunikaty głosowe. Zarządzanie systemem może przebiegać z poziomu przeglądarki internetowej (web service). Polecamy korzystanie z oprogramowania PCAPP, które można pobrać z linku znajdującego się pod oknem logowania.

Instalacja systemu do pomiaru temperatury

Miejsca, w których wielu ludzi ma ze sobą bezpośredni kontakt należy szczególnie kontrolować. W takich obiektach koronawirus, a także inne wirusy łatwo się rozprzestrzeniają. Zalecamy używanie kamer termowizyjnych do mierzenia temperatury ciała wszystkich osób, bez dotykania ludzi i zatrzymywania ruchu. Alarm komunikujący o wysokiej temperaturze znacznie bardziej ułatwia proces kontroli, niż badanie temperatury ciała bezdotykowym termometrem jeden po drugim. W czasach pandemii coraz więcej przedsiębiorstw decyduje się na zainstalowanie systemu termowizyjnego w swoich oddziałach. Owe systemy można stosować niemal wszędzie, poniżej przykładowe miejsca zastosowania:

1. Transport publiczny, w tym lotniska, koleje, metro, transport lądowy.

system do pomiaru temperatury ciała w transporcie publicznym

2. Systemy edukacji, w tym szkoły, przedszkola, żłobki.

system do pomiaru temperatury ciała w żłobku, przedszkolu

3. Instytucje państwowe i urzędy miejskie.

system do pomiaru temperatury ciała w urzędzie miejskim

4. Budynki komercyjne, w tym fabryki, firmy, hotele, banki itp.

system do pomiaru temperatury ciała w biurze

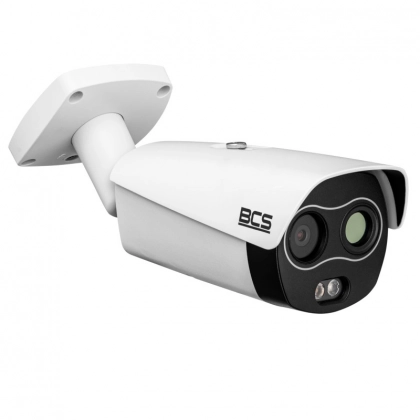

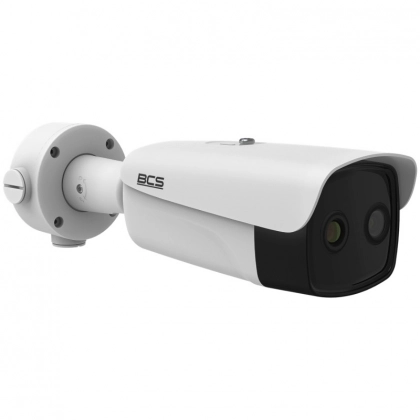

Oferujemy różne systemy do monitorowania temperatury ciała dla potrzeb klientów w ramach różnych budżetów. Zapewniamy rozwiązania na wysokim, średnim i standardowym poziomie. Każde rozwiązanie zawiera zazwyczaj kamerę termiczną, wzorzec temperatury, oprogramowanie PCAPP i części montażowe. Systemy różnią się głównie ogniskową obiektywu termowizyjnego.

Zalety systemów termowizyjnych:

  • Bezdotykowy pomiar temperatury ciała
  • Szybkość działania - skanowanie i przekazywanie obrazu w czasie rzeczywistym (czas pomiaru < 1s)
  • Alarm głosowy po wykryciu osoby z wysoką temperaturą
  • Wykrywanie osób wchodzących do budynku bez masek
  • Wysoka dokładność pomiaru temperatur w czasie rzeczywistym (wzorzec temperatury)
  • Samodzielne ustawienie granicy temperatury alarmu
  • Inteligentne funkcje, np. rozpoznawanie twarzy
  • Intuicyjna obsługa systemu
  • Prosta instalacja w dowolnych miejscach publicznych
  • Możliwość ustawienia powitania dla osób zapisanych w bazie, jak i osoby nierozpoznanej
