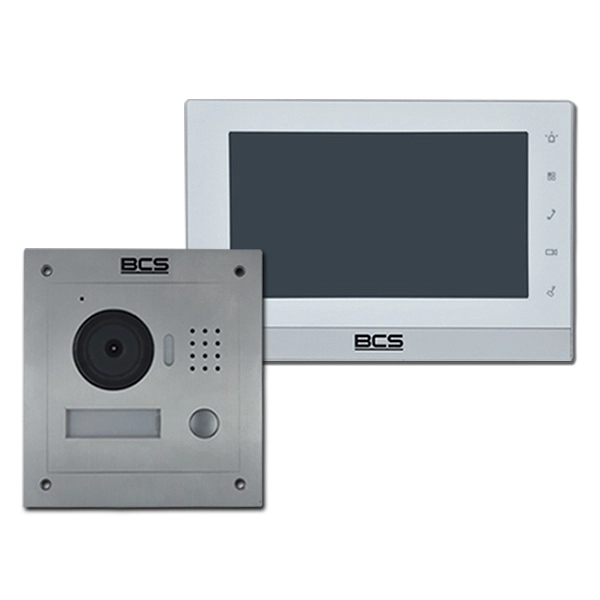

BCS-VD2W1 Jednorodzinny zestaw 2-przewodowy IP BCS

Zestaw wideodomofonowy wykonany w technologii 2-przewodowej bez polaryzacji. Składa się z monitora z dotykowym ekranem pojemnościowym o przekątnej 7", panelu zewnętrznego ze stali nierdzewnej, obudowy podtynkowej, zasilacza 24V oraz adaptera IP, umożliwiającego podłączenie systemu do sieci LAN i rozbudowę o elementy CCTV. Obudowa natynkowa BCS-PN12 dopstępna osobno. Możliwość rozbudowy o dodatkowe panele zewnętrzne oraz monitory.

Podstawową zaletą jest możliwość implementacji do istniejących systemów (również analogowych), gdzie ze względu na brak okablowania sieciowego (UTP Cat.5e) nie ma możliwości zastosowania wideodomfonu IP. W takim przypadku system 2-przewodowy daje możliwość rozszerzenia funkcjonalności o funkcje dostępne w wideodomofonach IP BCS za pomocą adaptera BCS-ADIP. Komunikacja pomiędzy adapterem a monitorem/panelem odbywa się za pośrednictwem 2-przewodowej magistrali. Po podłączeniu adaptera do sieci LAN mamy możliwość podglądu dodatkowych kamer IP, nagrywania obrazu z domofonu na rejestratorach serii BCS Line obsługujących kanały IP oraz możliwość korzystania z aplikacji mobilnej BCS Viewer Lite.

Charakterystyka panelu zewnętrznego BCS-PAN1202S-2W

• Front koloru srebrnego, wykonany ze stali nierdzewnej
• Kamera kolor CMOS 1/3" z automatycznym podświetlaniem LED
• Obsługiwana rozdzielczość: WVGA
• Obiektyw szerokokątny 2.8mm, kąt widzenia kamery poziomo ok. 80°, 64° pionowo
• Mechaniczna regulacja kąta widzenia kamery w dowolnym kierunku o 15 stopni
• Wbudowana usługa Web Service - zarządzanie za pomocą przeglądarki internetowej (wymagane podłączenie do systemu adaptera BCS-ADIP)
• Wbudowany przekaźnik (C, NO, NC), maksymalne obciążenie przekaźnika 24VDC 1A
• Obsługa dodatkowego przekaźnika za pomocą modułu przekaźnikowego BCS-MODKD2 (dostępny osobno), panel komunikuje się modułem za pomocą RS485
• Uwaga: dla zasilania elektrozaczepu oraz modułu przekaźnikowego BCS-MODKD2 wymagany jest dodatkowy zasilacz 12VDC
• Obsługa przycisku wyjścia
• Wbudowany styk sabotażowy, który uruchamia alarm akustyczny przy próbie otwarcia obudowy
• Jeden przycisk wywołania
• Wbudowane komunikaty głosowe ułatwiające obsługę
• Możliwość nagrania wiadomości audio-video dla lokatora w przypadku nieodebrania połączenia / nieobecności lokatora
• Zasilanie: 24 VDC z magistrali 2-przewodowej
• Montaż podtynkowy / natynkowy (puszka do montażu podtynkowego oraz natynkowego dostępna osobno)
• Możliwość obsługi za pomocą telefonu komórkowego z aplikacją BCS Viewer lub BCS Viewer Lite przez WiFi oraz GSM
• Aplikacja mobilna dla systemu Google Android jest do pobrania z serwisu Goole Play
• Aplikacja mobilna dla systemu Apple iOS jest do pobrania z serwisu App Store
• Podłączenie magistrali: 2 żyły bez polaryzacji (do elektrozaczepu/modułu przekaźnikowego wymagane jest dodatkowe okablowanie oraz zasilacz 12VDC)
• Wymiary wys/szer/gł 140x129x32.2mm
• Pobór prądu: czuwanie max 1W, praca max 10W
• Środowisko pracy -30°C ~ +60°C; 10 - 90 % RH
• Waga 0.8kg
• Klasa szczelności IP54
• Możliwość nagrywania wideo przez wszystkie rejestratory BCS Line obsługujące kanały IP, w tym: rejestratory sieciowe oraz analogowe i HDCVI z opcją hybrydy i trybrydy

Charakterystyka wideomonitora BCS-MON7200W-2W

• Obudowa w kolorze białym ze srebrnym wykończeniem
• Język menu: polski, angielski
• Tryb pracy - głośnomówiący
• Dotykowy ekran pojemnościowy o przekątnej 7"
• Rozdzielczość 800*480
• Monitor zarządzany za pomocą graficznego interfejsu oraz 5 sensorycznych przycisków szybkiego wyboru
• Wbudowane wyjście przekaźnikowe C,NO do dowolnego zastosowania, maksymalne obciążenie: 12VDC 50mA
• Możliwość niezależnego sterowania dwoma przekaźnikami w panelu zewnętrznym (dotyczy panelu z dodatkowym modułem przekaźnikowym BCS-MODKD2)
• Diagnostyka - ikony na ekranie
• Płynna regulacja ustawień głośności rozmowy oraz głośności sygnału wywołania
• Regulacja czasu: rozmowy, podglądu, dzwonienia, nagrywania wiadomości AV, nagrania video z kamery panela zewnętrznego
• Dostęp do gniazda karty pamięci z zewnątrz (brak karty w komplecie, obsługiwane karty micro SD, max 4GB)
• Wbudowany spis lokatorów oraz lista połączeń
• Możliwość zapisu zdjęć i nagrań z kamer paneli zewnętrznych
• Możliwość zapisu wiadomości audio-video pozostawianych przez gości w przypadku nieodebrania połączenia / nieobecności lokatora (funkcję można wyłączyć)
• Możliwość automatycznego wykonywania zdjęć osób dzwoniących
• Funkcja Alarm umożliwiająca podłączenie do 6 czujników NO/NC, podział na strefy, historia zdarzeń
• Funkcja DND umożliwiająca wyciszenie monitora na zadany czas
• Funkcja Czyszczenie blokująca ekran na 45s.
• Możliwość wyświetlenia obrazu z kamer IP (wsparcie kamer BCS LINE oraz POINT oraz innych producentów po Onvif, do 32 kamer na każdy monitor)
• Identyfikacja paneli zewnętrznych - indywidualny opis słowny dla każdego wejścia
• Możliwość rozbudowy do maksymalnie 3 monitorów (oraz 1 panel zewnętrzny)
• Maksymalna ilość monitorów/paneli zewnętrznych w systemie: 4 (np. 2 monitory + 2 panele zewnętrzne)
• Funkcja interkomu audio pomiędzy monitorami
• Montaż natynkowy
• Zasilanie 24V z magistrali 2-przewodowej
• Podłączenie: 3 wejścia/wyjścia 2-przewodowej magistrali
• Wymiary 200x136x22mm (Szer x Wys x Gł)

Charakterystyka adaptera IP BCS-ADIP:

• Adapter umożliwiający podłączenie sieci LAN do 2-przewodowego systemu wideodomofonowego, stanowi jednocześnie dystrybutor 2-przewodowej magistrali do podłączenia paneli zewnętrznych oraz wideodomonitorów (brak polaryzacji)
• Zasilanie 24V 2.5A za pomocą dostarczonego w zestawie zasilacza BCS-ZA2425
• Podłączenie: 4 wyjścia 2-przewodowej magistrali do podłączenia paneli zewnętrznych oraz monitorów, 1 gniazdo Ethernet do podłączenia sieci LAN / komputera
• Wymiary mm (Szer x Wys x Gł)
• Montaż na szynę DIN lub powierzchniowy
• Dioda LED sygnalizująca obecność zasilania
• Przycisk reset

Charakterystyka zasilacza BCS-ZA2425:

• Napięcie wyjściowe 24VDC
• Regulacja napięcia wyjściowego w zakresie 20.5-26.2 V
• Prąd wyjściowy 2.5A
• Zakres napięcia wejściowego 180-240V AC 50-60 Hz
• Podwójne wyjście DC
• Zabezpieczenie przeciwzwarciowe wyjścia 24V
• Zabezpieczenie przeciw przeciążeniowe na poziomie 5A
• Zabezpieczenie termiczne
• Dodatkowe zabezpieczenie przeciwprzepięciowe wyjścia DC oraz wejścia AC
• Wbudowana kontrolka LED sygnalizacji napięcia wyjściowego
• Montaż na szynie TS 35 lub powierzchniowy za pomocą adaptera
• Przeznaczony do instalacji wewnątrz pomieszczeń
• Sygnalizacja pracy diodą LED
• Automatyczny powrót po eliminacji zwarcia (w przypadku zwarcia bezpośredniego lub długotrwałego wymagany restart zasilacza 30s.)
• Moc 60W
• Sprawność >90%
• Szerokość DIN 4
• Wymiary 70 x 90 x 65 (Szer. x Wys. x Gł.)
