MP-6/D Moduł audio z wyjściem różnicowym - mikrofon

MP-6/D Moduł audio z wyjściem różnicowym - mikrofon
Cena brutto
30,75 zł
Cena netto
25,00 zł
Dostępność
Dostępny
Gwarancja
Ocena użytkowników


5/5 (2 opinie)
Jeśli jesteś instalatorem lub dystrybutorem możesz kupować taniej! Wystarczy że:
  • zarejestrujesz się
  • zgłosisz firmę jako hurtownika (podczas rejestracji bądź e-mailem)
  • poczekasz na maila z aktywacją konta hurtowego (weryfikacja trwa do 2 dni roboczych)
  • zalogujesz się przed zakupami
Czytaj więcej
Ilość

MP-6/D przeznaczony jest do odsłuchu dźwięków z otoczenia. Urządzenie posiada wyjście różnicowe, co pozwala na przesył sygnału za pomocą skrętki komputerowej, a także wyjście niesymetryczne do przesyłu sygnału za pomocą kabla koncentrycznego.
Sygnał niesymetryczny można uzyskać podłączając się między minusem zasilania, a jednym z wyjść symetrycznych.

DANE TECHNICZNE

Pasmo przenoszenia:

20Hz-20kHz

Napięcie zasilania:

DC 12V

Pobór prądu:

10 mA

Masa:

9 g

Wymiary rurki:

Ø12 x 35 mm

Transmisja sygnału i zasilania:

po skrętce do 1200m (tłumienie 6dB)

Obudowa metalowa:

Tak

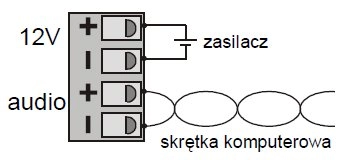

Podłączanie dla sygnału różnicowego:

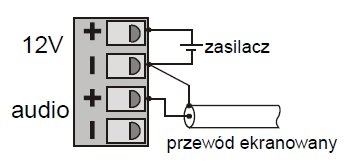

Podłączanie dla sygnału niesymetrycznego:

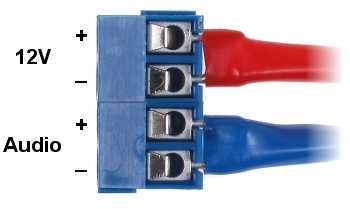

Przeznaczenie odpowiednich przewodów modułu:







Przykładowy sposób montażu:

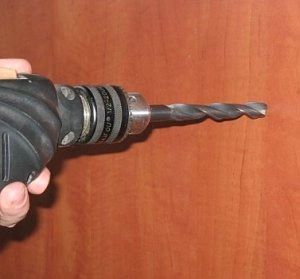

Wiercimy otwór Ø12mm:

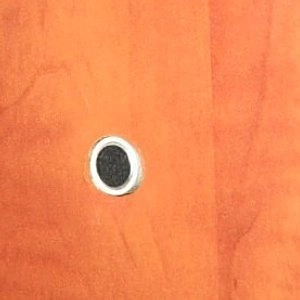

Przekładamy moduł przez otwór tak żeby mikrofon nie wystawał ponad płaszczyznę:

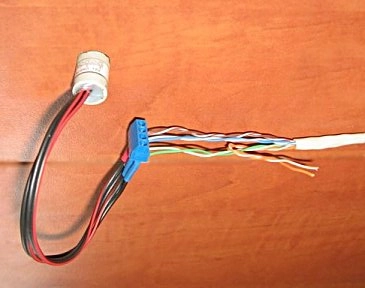

Z drugiej strony za pomocą skrętki komputerowej podłączamy jednocześnie zasilanie oraz sygnał (pozostałą wolną parę można wykorzystać np. do przesyłu sygnału wideo):









Sposób montażu i maskowanie modułu w murze:

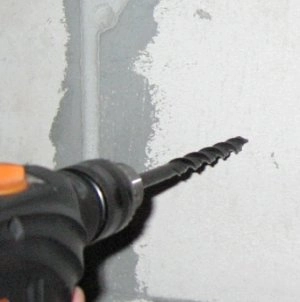

Wiercimy otwór Ø12mm:

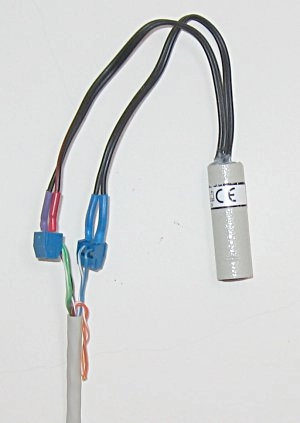

Rozłączamy listwę zaciskową i podłączamy skrętkę komputerową (niewykorzystaną parą możemy przesyłać sygnał wideo z kamery):

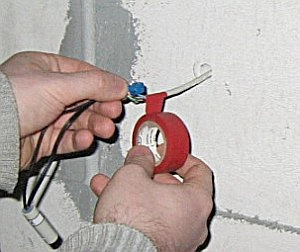

Dwa rozłączone elementy listwy zaciskowej ustawiamy "jeden za drugim" i owijamy taśmą izolacyjną w celu łatwego przeciągnięcia przez wywiercony otwór:

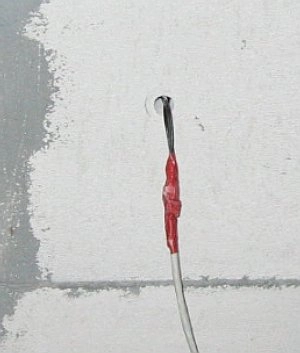

Wciągamy moduł do muru:

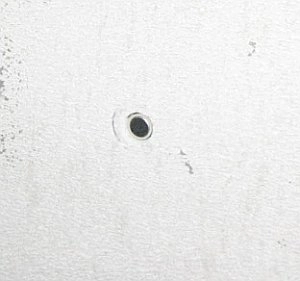

Widok modułu w murze:

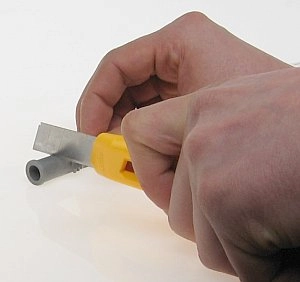

Ucinamy końcówkę kołka rozporowego Ø12mm:

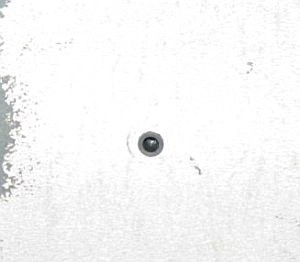

Maskujemy moduł w murze fragmentem kołka rozporowego:

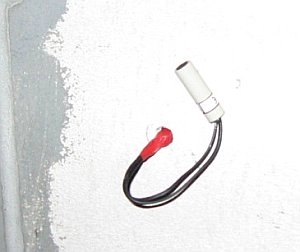

Widok połączenia z drugiej strony muru:
