BCS-L-XVR1601-AI rejestrator hybrydowy 16 kanałów 5Mpx SMD BCS Line

BCS-L-XVR1601-AI rejestrator pięciosystemowy HD-CVI/AHD/HD-TVI/ANALOG/IP 16 kanałów SMD BCS Line

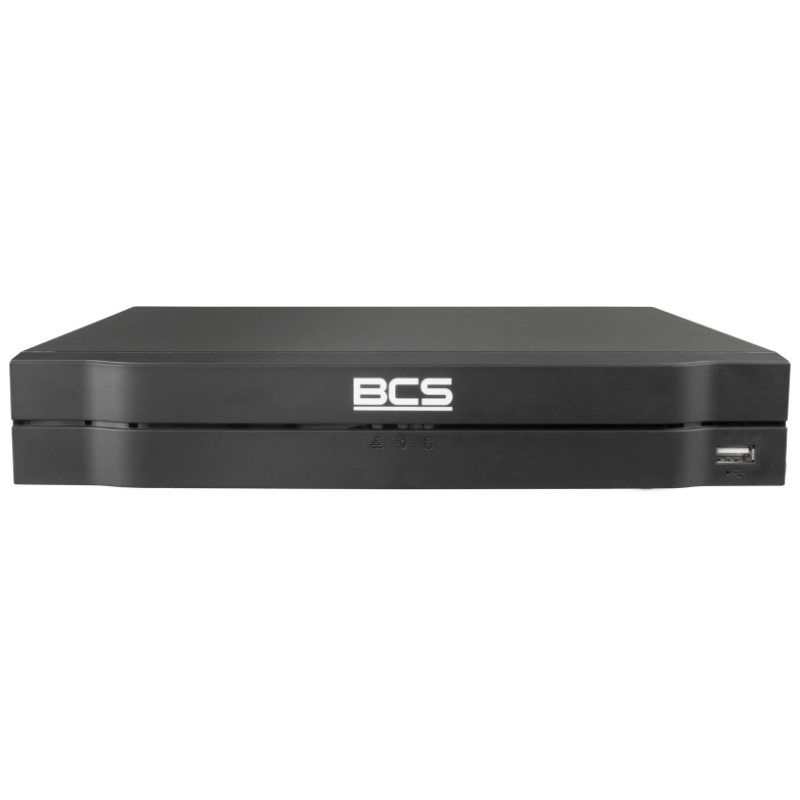

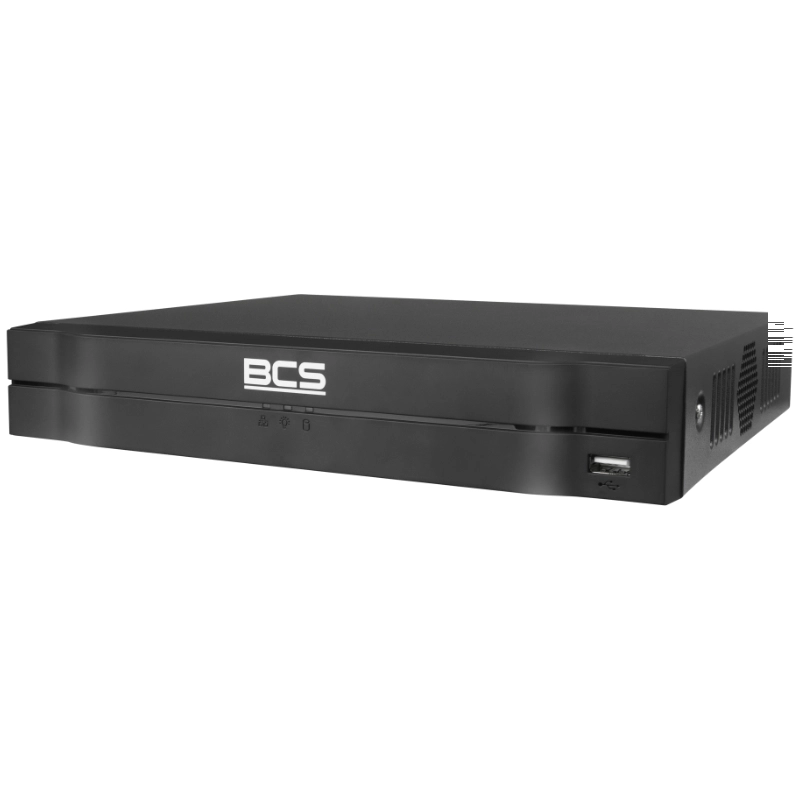

Cyfrowy rejestrator wielosystemowy BCS-L-XVR1601-AI to uniwersalne urządzenie sieciowo-analogowe zaprojektowane do pracy w profesjonalnych systemach telewizji przemysłowej. Urządzenie pozwala na jednoczesną obsługę do 16 kanałów analogowych w standardach wysokiej rozdzielczości HD-CVI, AHD oraz HD-TVI, a także tradycyjnego formatu CVBS (Composite Video Baseband Signal). Dodatkowo struktura systemu umożliwia rozbudowę instalacji o zaawansowane kamery IP, oferując elastyczną konfigurację hybrydową. Kompaktowa obudowa standardu 1U mieści zaawansowane układy przetwarzania obrazu i algorytmy sztucznej inteligencji, gwarantując najwyższy poziom bezpieczeństwa monitorowanego obiektu.

Funkcja Pentaplex i uniwersalne standardy transmisji

Urządzenie pracuje w oparciu o pełną architekturę Pentaplex. Pozwala to na jednoczesne realizowanie pięciu niezależnych operacji: podglądu obrazu na żywo, nieprzerwanego nagrywania strumieni wideo, odtwarzania archiwalnych zapisów, wykonywania kopii zapasowych (archiwizacji) na nośnikach zewnętrznych oraz zdalnego dostępu przez sieć teleinformatyczną. Rejestrator automatycznie rozpoznaje typ sygnału podłączonej kamery analogowej, znacząco upraszczając procedurę konfiguracji podczas modernizacji istniejących już systemów dozoru wizyjnego.

Maksymalna wydajność i tryby pracy IP

Wewnętrzna magistrala urządzenia charakteryzuje się wysoką przepustowością, oferując niezależne pasmo wejściowe, wyjściowe oraz pasmo nagrywania na poziomie 128 Mbps. W bazowym trybie pracy rejestrator obsługuje 16 kanałów analogowych oraz do 8 dodatkowych kamer IP, a po całkowitym przełączeniu wejść na technologię sieciową pozwala na zarządzanie maksymalnie 24 kanałami IP o rozdzielczości do 6 Mpx. Archiwizacja danych odbywa się na wewnętrznym dysku twardym SATA o maksymalnej pojemności do 16 TB, zapewniając długi okres przechowywania materiału dowodowego.

Zaawansowane algorytmy kompresji i kodowanie AI

W celu optymalizacji zajętości przestrzeni dyskowej oraz ograniczenia obciążenia pasma sieciowego, rejestrator wykorzystuje nowoczesne standardy kompresji H.265+ oraz H.265. Dodatkowo zaimplementowano innowacyjną technologię Ai coding, która dynamicznie dopasowuje proces kodowania wideo. System priorytetowo traktuje poruszające się sylwetki ludzi oraz pojazdy, utrzymując najwyższą klarowność detali w kluczowych sektorach, podczas gdy statyczne elementy tła (takie jak ściany czy trawniki) są kompresowane mocniej, oszczędzając do 50% przestrzeni dyskowej w porównaniu do standardu H.265.

Wbudowana sztuczna inteligencja i funkcje analityczne

Model BCS-L-XVR1601-AI wyposażono w dedykowany procesor sztucznej inteligencji AI realizujący zaawansowane analizy matematyczne obrazu. Autorska technologia SMD (Smart Motion Detection) działa na wszystkich 16 kanałach z poziomu rejestratora, filtrując klasyczną detekcję ruchu pod kątem rozpoznawania sylwetek ludzkich oraz pojazdów mechanicznych. Ogranicza to liczbę fałszywych alarmów wywoływanych przez liście, deszcz czy zwierzęta. Ochrona perymetryczna realizowana na 4 kanałach analogowych pozwala na precyzyjne zabezpieczenie linii wirtualnych i stref naruszenia. System wspiera również zaawansowaną detekcję oraz identyfikację twarzy na 2 kanałach analogowych, analizując atrybuty takie jak płeć, wiek, okulary, ekspresja twarzy, obecność maski czy zarostu, bazując na wewnętrznej pamięci do 10 000 obrazów twarzy. Ponadto funkcja inteligentnego wyszukiwania AcuPick na 2 kanałach ułatwia szybkie odnajdywanie kluczowych zdarzeń.

Charakterystyka produktu

• Ilość kanałów: 16,
• Technologia: HD-CVI/AHD/HD-TVI/ANALOG/IP,
• Rozdzielczość: Do 5 Mpx (analog) / do 6 Mpx (IP),
• Kompresja wideo: AI Coding/H.265+/H.265/H.264+/H.264,

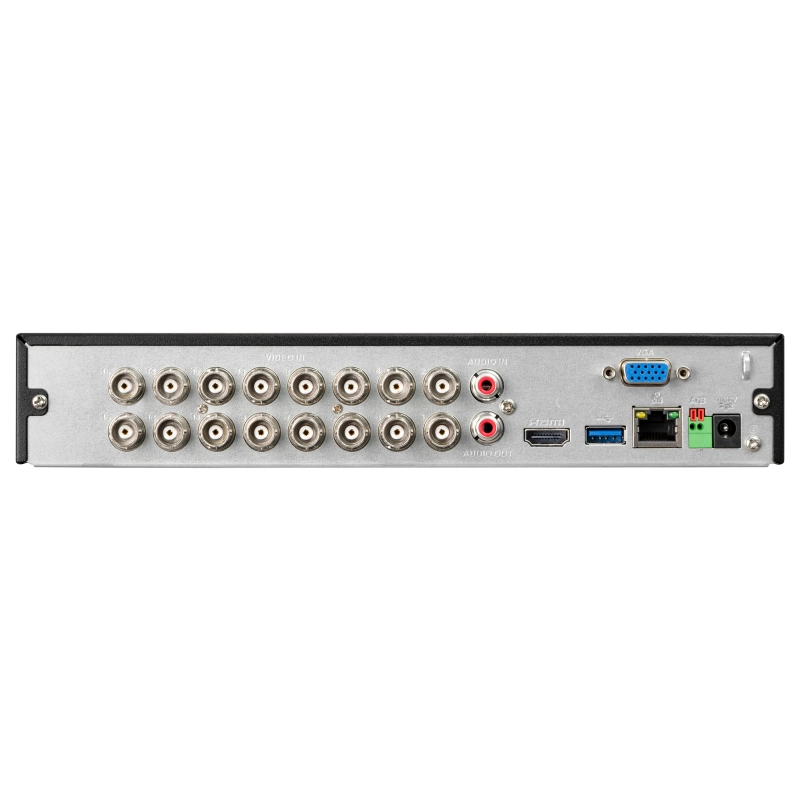

• Wejścia/wyjścia wideo: 1x VGA, 1x HDMI,
• Wejścia/wyjścia audio: 1/1,
• Funkcja POS,
• Ai - Wbudowane funkcje inteligentne: Tak,
• Ai - Funkcje inteligentne z rejestratora: Ochrona perymetryczna (rozpoznawanie osoba/pojazd mechaniczny), inteligentna detekcja ruchu SMD (rozpoznawanie osoba/pojazd mechaniczny), detekcja twarzy, identyfikacja twarzy, inteligentne wyszukiwanie AcuPick,
• Archiwizacja: 1x HDD Sata (max. 16TB), 2x USB,
• Interfejs: RS485,
• Interfejs sieciowy: Port RJ-45 (10/100/1000M),
• Bitrate przychodzący: 128Mbps,
• Zasilanie: DC12V.

Specyfikacja Techniczna BCS-L-XVR1601-AI

Wskazówki instalacyjne i uwagi montażowe

Rejestrator BCS-L-XVR1601-AI ze względu na swoją hybrydową specyfikę techniczną wymaga zrównoważonego planowania instalacji kablowej. Przy podłączaniu kamer analogowych wysokiej rozdzielczości (5 Mpx) należy stosować dobrej jakości kable koncentryczne lub odpowiednie transformatory wideo UTP (balun) przy wykorzystaniu skrętki komputerowej. Urządzenie powinno być umieszczone w wentylowanym pomieszczeniu lub szafie teletechnicznej RACK, zachowując wolną przestrzeń wokół otworów wentylacyjnych obudowy. Zakres temperatur pracy wynosi od −10 °C do +55 °C.

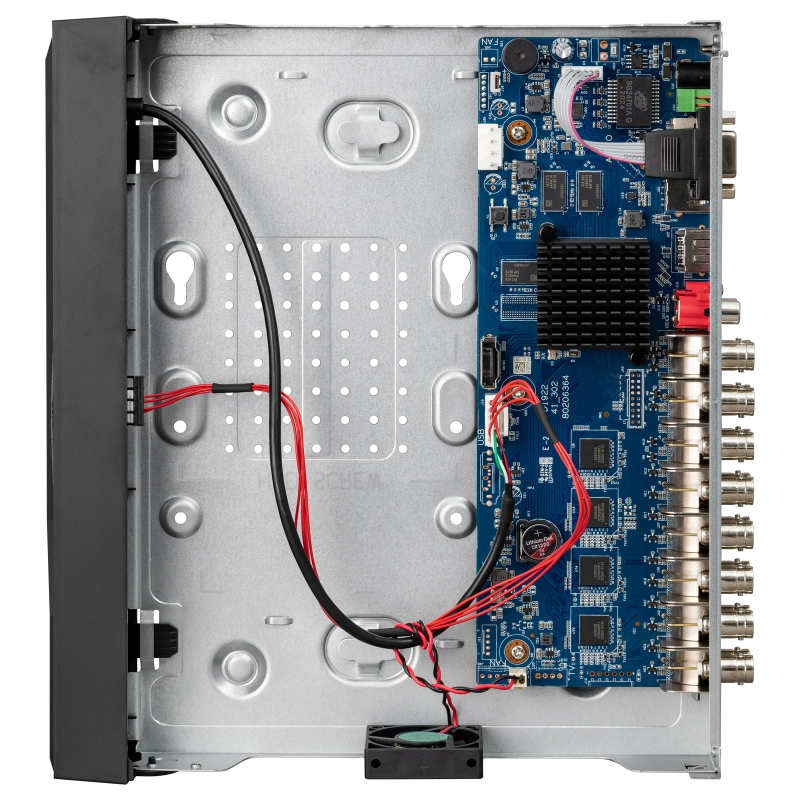

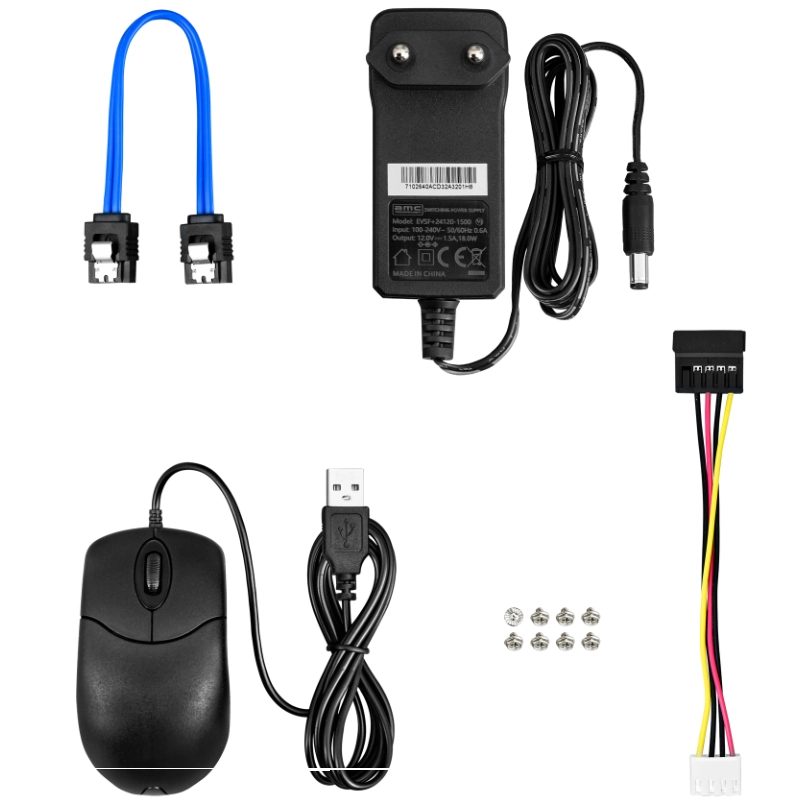

Przed uruchomieniem rejestratora należy zainstalować dedykowany dysk twardy SATA przystosowany do pracy ciągłej 24/7 w systemach telewizji dozorowej (np. serie WD Purple lub Seagate SkyHawk). Podłączenie dysku o pojemności do 16 TB wykonuje się za pomocą wewnętrznych przewodów sygnałowych i zasilających dołączonych do zestawu. Pierwsza konfiguracja urządzenia, w tym nadanie haseł dostępowych, formatowanie dysku oraz konfiguracja sieciowa kart RJ-45 (10/100/1000 Mbps) realizowana jest bezpośrednio przez menu lokalne rejestratora na monitorze 4K lub poprzez przeglądarkę internetową w tej samej podsieci. Funkcje sztucznej inteligencji AI (takie jak bazy danych twarzy czy strefy ochrony perymetrycznej) aktywuje się w dedykowanych zakładkach menu, pamiętając o limitach sprzętowych dla poszczególnych kanałów analogowych.

Najczęściej zadawane pytania (FAQ)

Czym różni się tryb podstawowy od trybu rozszerzonego w tym rejestratorze?
Tryby te definiują wydajność kodowania i płynność zapisu dla podłączonych kamer analogowych. W trybie podstawowym pierwsze cztery kanały mogą rejestrować obraz w rozdzielczości 5M-N z pełną płynnością 25 kl/s, podczas gdy pozostałe kanały osiągają maksymalnie 12 kl/s. W trybie rozszerzonym liczba kanałów nagrywających z wyższą płynnością wzrasta do ośmiu (8 kanałów 5M-N z prędkością do 20 kl/s), co pozwala na lepsze dostosowanie parametrów rejestracji w kluczowych strefach obiektu.

Czy mogę podłączyć do tego rejestratora kamery IP innych producentów niż BCS?
Tak, rejestrator posiada pełną zgodność ze standardem komunikacji ONVIF. Umożliwia to bezproblemową integrację i obsługę kamer sieciowych IP pochodzących od zewnętrznych producentów, pod warunkiem, że wspierają one ten sam protokół integracji. Maksymalna rozdzielczość dla podłączanych kamer sieciowych wynosi 6 Mpx, a łączny strumień danych nie może przekroczyć pasma wejściowego 128 Mbps.

Jak działa funkcja inteligentnego kodowania AI (Ai coding) w praktyce?
Funkcja Ai coding to rozwinięcie standardowej kompresji wideo H.265. Procesor rejestratora w czasie rzeczywistym analizuje scenę pod kątem obecności ludzi oraz pojazdów. Obszary, w których poruszają się te obiekty, są zapisywane w najwyższej możliwej jakości, natomiast statyczne i powtarzalne fragmenty obrazu (np. puste parkingi, ściany) podlegają znacznie mocniejszej kompresji. Pozwala to na drastyczne zmniejszenie rozmiaru plików wideo na dysku twardym bez utraty kluczowych detali.

Czy dołączony do rejestratora system SMD filtruje ruch wywołany przez opady deszczu?
Tak, technologia SMD (Smart Motion Detection) została zaprojektowana specjalnie w celu eliminowania fałszywych alarmów. Tradycyjna detekcja ruchu reaguje na każdą zmianę pikseli na ekranie, wyzwalając alarmy przez deszcz, śnieg, poruszające się cienie czy gałęzie drzew. Algorytmy sztucznej inteligencji wbudowane w model BCS-L-XVR1601-AI precyzyjnie weryfikują obiekt pod kątem kształtu ludzkiego lub zarysów pojazdu mechanicznego, uruchamiając procedury alarmowe tylko przy realnym zagrożeniu.
