BCS-L-XVR1602-AI rejestrator hybrydowy 16 kanałów 5Mpx SMD BCS Line

BCS-L-XVR1602-AI rejestrator pięciosystemowy HD-CVI/AHD/HD-TVI/ANALOG/IP 16 kanałów SMD BCS Line

Cyfrowy rejestrator wielosystemowy BCS-L-XVR1602-AI to zaawansowane urządzenie sieciowo-analogowe zaprojektowane do budowy oraz modernizacji profesjonalnych systemów telewizji przemysłowej. Urządzenie pozwala na obsługę 16 kanałów analogowych wysokiej rozdzielczości w standardach HD-CVI, AHD, HD-TVI, a także tradycyjnego formatu CVBS. Elastyczna struktura hybrydowa pozwala również na rozbudowę systemu o nowoczesne kamery sieciowe IP. Model ten, w odróżnieniu od wersji z jednym slotem dyskowym, oferuje możliwość instalacji dwóch wydajnych dysków twardych, zapewniając dwukrotnie większą przestrzeń na długofalową archiwizację danych wideo.

Maksymalna funkcjonalność i standard Pentaplex

Urządzenie opiera swoje działanie na zaawansowanym trybie Pentaplex. Pozwala to na bezproblemowe i jednoczesne realizowanie pięciu operacji operacyjnych: płynnego podglądu na żywo, stałego nagrywania strumieni, odtwarzania zarejestrowanych materiałów, archiwizacji danych na nośniki zewnętrzne oraz zdalnego dostępu przez zabezpieczone protokoły sieciowe. Automatyczna detekcja standardu podłączonej kamery BNC eliminuje konieczność ręcznego konfigurowania każdego z 16 kanałów wejściowych.

Większa przestrzeń dyskowa i wydajność IP

Rejestrator charakteryzuje się symetryczną architekturą sieciową o przepustowości wejściowej, wyjściowej i nagrywania na poziomie 128 Mbps. W bazowej konfiguracji obsługuje 16 kamer analogowych i 8 kamer IP, natomiast w trybie rozszerzonym umożliwia zarządzanie maksymalnie 24 kanałami IP o rozdzielczości do 6 Mpx. Największym atutem tej konstrukcji jest obsługa 2 dysków twardych SATA o maksymalnej pojemności do 16 TB każdy, co łącznie daje potężną przestrzeń 32 TB na dane i pozwala na zachowanie ciągłości nagrań przez bardzo długi czas.

Zaawansowane kodowanie AI oraz formaty kompresji

W celu optymalizacji obciążenia pasma sieciowego oraz zredukowania zajętości dysków twardych, urządzenie wykorzystuje sprawdzone standardy kompresji H.265+ oraz H.265. Dodatkowym wsparciem jest zaimplementowana technologia Ai coding, dostosowująca proces kodowania wideo w czasie rzeczywistym. Algorytm kładzie główny nacisk na zachowanie maksymalnej szczegółowości sylwetek ludzkich i pojazdów w kadrze, podczas gdy statyczne tło generuje znacznie mniejszy strumień danych, redukując wymagania przestrzeni dyskowej nawet o połowę.

Sztuczna inteligencja i zaawansowana analityka wideo

Rejestrator BCS-L-XVR1602-AI posiada wbudowany procesor sztucznej inteligencji realizujący zaawansowane funkcje analityczne bezpośrednio na strumieniach wideo. Autorska technologia SMD (Smart Motion Detection) działa na 16 kanałach, filtrując wykryty ruch pod kątem obecności ludzi oraz pojazdów, eliminując fałszywe alarmy wywoływane przez czynniki środowiskowe. Ochrona perymetryczna dostępna na 4 kanałach analogowych pozwala na precyzyjne monitorowanie przekroczenia linii lub wtargnięcia w chronioną strefę. System wspiera również detekcję i identyfikację twarzy (na 2 kanałach analogowych) z analizą atrybutów takich jak wiek, płeć, okulary, zarost czy maseczka ochronna, operując na bazach danych o pojemności do 10 000 obrazów. Szybkie odnajdywanie kluczowych nagrań wspiera inteligentne wyszukiwanie AcuPick realizowane na 2 kanałach.

Charakterystyka produktu

• Ilość kanałów: 16,
• Technologia: HD-CVI/AHD/HD-TVI/ANALOG/IP,
• Rozdzielczość: Do 5 Mpx (analog) / do 6 Mpx (IP),
• Kompresja wideo: AI Coding/H.265+/H.265/H.264+/H.264,

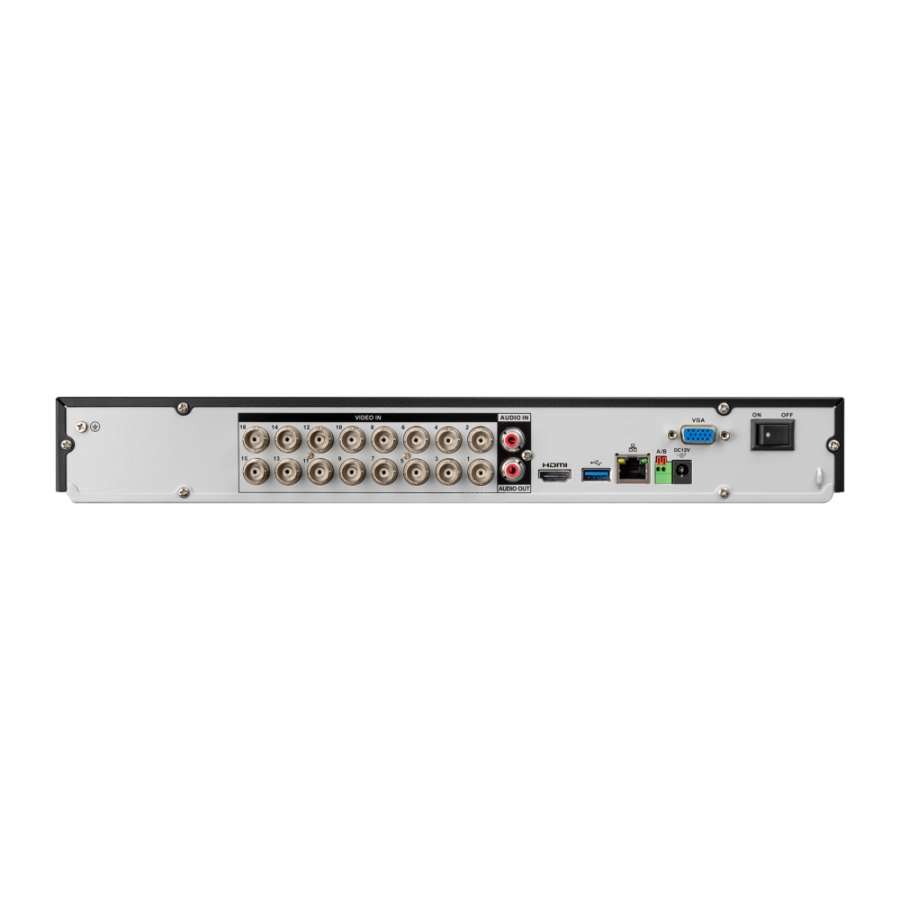

• Wejścia/wyjścia wideo: 1x VGA, 1x HDMI,
• Wejścia/wyjścia audio: 1/1,
• Funkcja POS,
• Ai - Wbudowane funkcje inteligentne: Tak,
• Ai - Funkcje inteligentne z rejestratora: Ochrona perymetryczna (rozpoznawanie osoba/pojazd mechaniczny), inteligentna detekcja ruchu SMD (rozpoznawanie osoba/pojazd mechaniczny), detekcja twarzy, identyfikacja twarzy, inteligentne wyszukiwanie AcuPick,
• Archiwizacja: 2x HDD Sata (max. 16TB na dysk, łącznie 32TB), 2x USB,
• Interfejs: RS485,
• Interfejs sieciowy: Port RJ-45 (10/100/1000M),
• Bitrate przychodzący: 128Mbps,
• Zasilanie: DC12V.


Specyfikacja Techniczna BCS-L-XVR1602-AI

Wskazówki instalacyjne i uwagi montażowe

Montaż rejestratora BCS-L-XVR1602-AI powinien odbywać się wewnątrz pomieszczeń technicznych lub dedykowanych szaf teleinformatycznych RACK. Ze względu na konstrukcję obsługującą dwa dyski twarde SATA, urządzenie posiada obudowę o szerokości 375 mm, wymagającą zapewnienia stabilnej podstawy oraz odpowiedniej cyrkulacji powietrza. Nie należy blokować bocznych otworów wentylacyjnych, ponieważ dwa pracujące pod obciążeniem dyski twarde generują dodatkowe ciepło. Rejestrator zasilany jest napięciem 12 V DC przy poborze mocy do 12 W (bez uwzględnienia dysków).

Przed uruchomieniem systemu należy zamontować wewnątrz obudowy odpowiednie dyski twarde serii przeznaczonej do pracy ciągłej (np. WD Purple, Seagate SkyHawk) o pojemności do 16 TB każdy. Po podłączeniu przewodów sygnałowych oraz zasilających i skręceniu obudowy, można przystąpić do podłączania kamer. W przypadku długich linii transmisyjnych dla kamer analogowych wysokiej rozdzielczości (5 Mpx) kluczowe jest użycie dobrej jakości kabli koncentrycznych lub dedykowanych transformatorów dopasowujących wideo po skrętce komputerowej. Wstępna inicjalizacja systemu, w tym formatowanie nowych dysków, konfiguracja adresu IP na porcie RJ-45 (Gigabit Ethernet) oraz ustawienie funkcji sztucznej inteligencji AI odbywa się za pomocą kreatora na ekranie podłączonym pod port HDMI lub przez przeglądarkę internetową.

Najczęściej zadawane pytania (FAQ)

Czym różni się model BCS-L-XVR1602-AI od modelu z końcówką 1601?
Główna różnica tkwi w możliwościach archiwizacji danych i gabarytach obudowy. Model 1602 posiada dwa wewnętrzne sloty na dyski twarde SATA (co pozwala uzyskać łączną pojemność do 32 TB), podczas gdy model 1601 obsługuje tylko jeden dysk do 16 TB. Z racji konieczności pomieszczenia dwóch dysków, wersja 1602 charakteryzuje się większymi wymiarami (375 × 289 × 53 mm) oraz wyższą wagą własną wynoszącą 1,8 kg. Parametry kodowania, wydajność sieciowa oraz funkcje sztucznej inteligencji AI pozostają identyczne.

Czy funkcja inteligentnego wyszukiwania AcuPick działa na wszystkich kanałach?
Funkcja inteligentnego wyszukiwania AcuPick to potężne narzędzie analityczne pozwalające na błyskawiczne odnajdywanie interesujących nas obiektów (ludzi lub pojazdów) w oparciu o algorytmy sztucznej inteligencji. W tym konkretnym modelu rejestratora funkcja ta jest realizowana bezpośrednio przez procesor urządzenia na 2 wybranych kanałach analogowych w rozdzielczości 1080P. Pozwala to na precyzyjne przeszukiwanie bazy nagrań z kluczowych punktów na obiekcie.

W jaki sposób funkcja POS integruje się z systemem monitoringu?
Funkcja POS (Point of Sale) umożliwia integrację rejestratora z systemami kasowymi i terminalami sprzedażowymi. Po prawidłowym skonfigurowaniu, rejestrator odbiera dane tekstowe z kasy fiskalnej i nakłada je w czasie rzeczywistym na obraz z kamery skierowanej na stanowisko kasowe. Pozwala to na jednoczesny podgląd wideo oraz rejestrowanych na paragonie pozycji, co ułatwia późniejszą weryfikację ewentualnych nadużyć, błędów kasjerskich czy kradzieży.

Czy mogę sterować kamerami obrotowymi PTZ za pomocą tego rejestratora?
Tak, rejestrator został wyposażony w fizyczny port szeregowy RS485 dedykowany do komunikacji z urządzeniami peryferyjnymi. Umożliwia on podłączenie i pełne sterowanie analogowymi kamerami szybkoobrotowymi PTZ przy użyciu popularnych protokołów (np. Pelco-D, Pelco-P). W przypadku kamer obrotowych działających w technologii HD-CVI, sterowanie ruchem, zbliżeniem oraz dostęp do menu OSD kamery realizowane jest bezpośrednio przez kabel sygnałowy wideo (tzw. Coaxial Control), bez konieczności prowadzenia dodatkowych przewodów do portu RS485.
