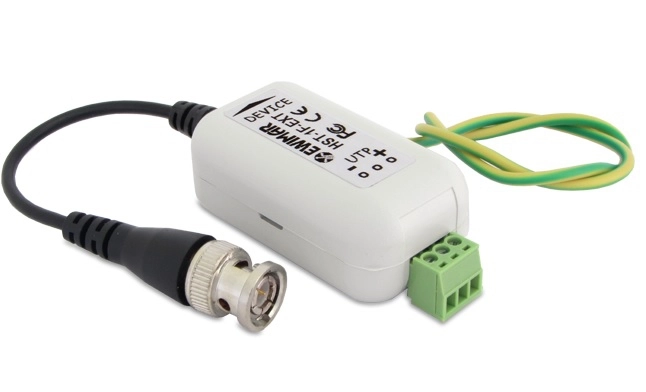

HST-1F-EXT jest 1-kanałowym, ekonomicznym separatorem galwanicznym dla skrętki UTP, zintegrowanym z wysokiej klasy ochroną przeciwprzepięciową i konwerterem UTP na przewód koncentryczny. Dedykowany jest do urządzeń telewizji przemysłowej HD, wykorzystującym standard sygnału AHD, HD-CVI, HD-TVI (Turbo HD).

Konwerter UTP umożliwia przesyłanie Video o maksymalnej rozdzielczości 2Mpix za pomocą jednej pary skrętki komputerowej, co obniża koszty okablowania

Zapewnia maksymalny poziom skuteczności ochronnej dzięki izolacji galwanicznej na poziomie 800VDC i zabezpieczeniom przeciwprzepięciowym 2x10kA, zawierającym unikalne rozwiązanie w postaci bezpieczenika MOSFET. Chroni przed przepięciami, wyładowaniami atmosferycznymi i różnicami potencjałów. Zalecany jest w instalacjach HD-CCTV, umiejscowionych w warunkach przemysłowych takich jak metalowe hale, metalowe słupy, różne punkty zasilania poszczególnych urządzeń, w których pojawiają się potecjały pomiędzy poszczególnymi punktami uziemienia. Takie warunki pracy wprowadzają niekorzystne warunki pracy obwodów wejściowych / wyjściowych, generując widoczne w obrazie zakłócenia a nawet uszkodzenia sprzętu, pomimo braku wyładowań atmosferycznych.

Bezpiecznik MOSFET zwiększa skuteczność ochrony przeciwprzepięciowej i zabezpiecza transformator separatora przed uszkodzeniem w wyniku przepływu dużych impulsów udarowych.

Szerokie pasmo przenoszenia sygnalu zostało zachowane dzięki komponentom o bardzo niskiej pojemności, pozwalając na przesyłanie obrazu w rozdzielczości do 1080p.
W urządzeniu zastosowano markowe złącza BNC, dzięki czemu zapewniona jest wysoka jakość i trwałość połączenia, nawet w niekorzystnych warunkach temperaturowych.

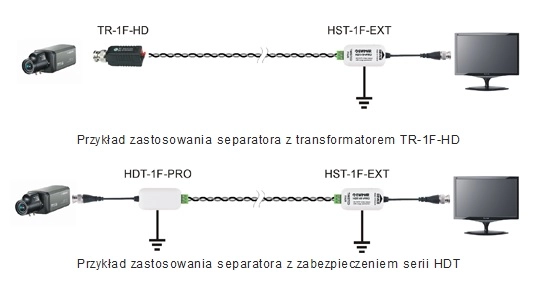

HST-1F-ECO, może być używany w aplikacjach 1-kanałowych w połączeniu z transformatorami TR-1F-HD, zabezpieczeniem serii HDT i wielokanałowych w połączeniu z panelami serii FKT-HD i LHD. Urządzenie transmituje sygnał w obydwie strony i może być stosowany po stronie kamer lub po stronie rejestratorów DVR. Przy długich przewodach zalecane jest jednak stosowanie separatora po stronie rejestratora.

Specyfikacja techniczna:


Impedancja wejścia (Linia)	110 Ohm
Impedancja wyjścia (Urządzenie)	75 Ohm
Złącze wejściowe (Linia)	Złącze śrubowe, wyjmowane
Złącze wyjściowe (Urządzenie)	Przewód z męskim wtykiem BNC
Pasmo przenoszenia	42MHz
Tłumienie	0,6dB
Poziom izolacji	800V DC
Zabezpieczenie przeciwprzepięciowe	Ochronnik gazowy, transil, bezpiecznik MOSFET
Ochrona linia-ziemia	Ochronnik gazowy 90v, 2x10kA @ 8/20uS
Ochrona linia-linia	Mostek ochronny 6V, 15A @ 8/20uS
Pojemność obwodu zabezpieczenia	ok. 10pF
Temperatura pracy	-40˚C do +60˚C
Wymiary	82mm x 24mm x 31mm (bez przewodu)
