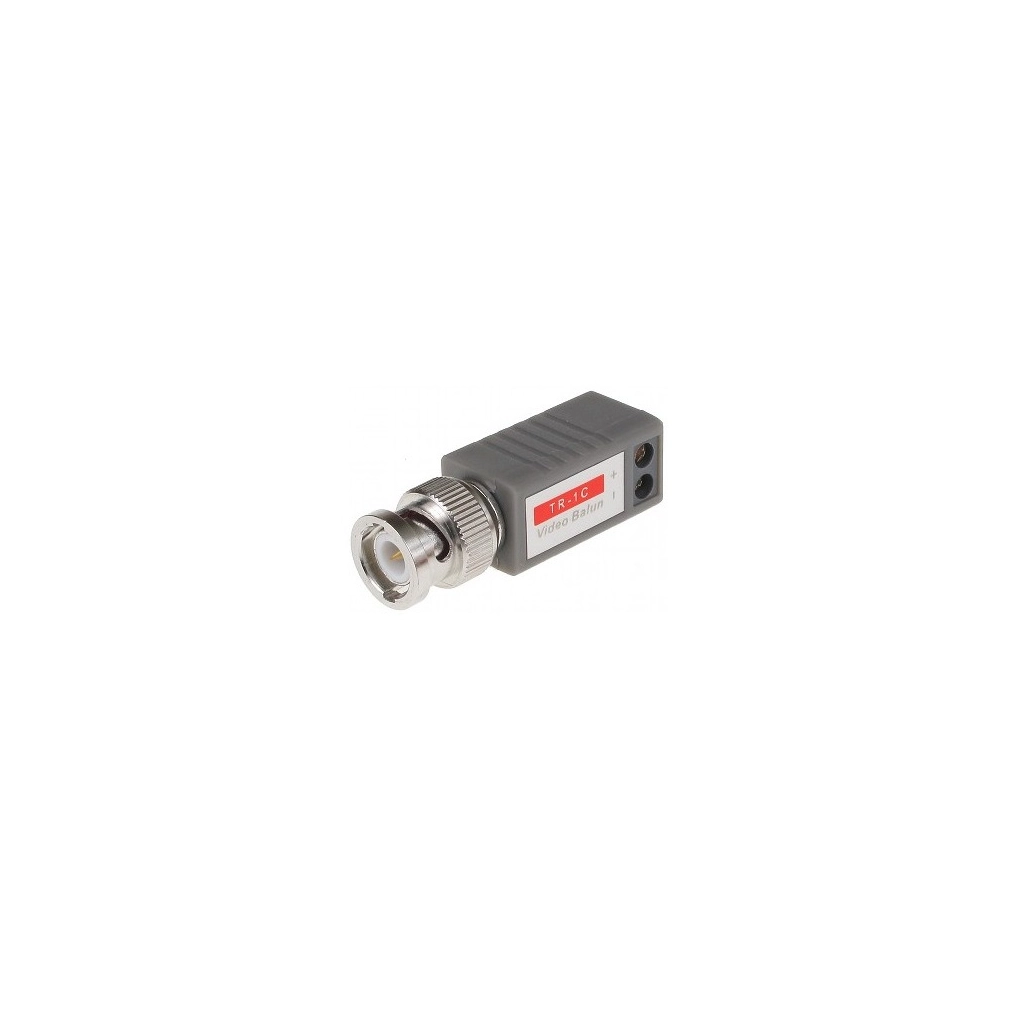

Transformator TR-1C marki BCS Line przeznaczony jest do przesyłu sygnału wizyjnego z jednego źródła za pomocą skrętki komputerowej. Umieszczenie transformatora bezpośrednio na wtyku BNC daje możliwość bardzo łatwego montażu nawet przy gęsto upakowanych gniazdach BNC. Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii).

Należy zwrócić uwagę na prawidłowe połączenie zacisków: (+) do (+) oraz (-) do (-). Odwrotne połączenie spowoduje zakłócenia obrazu.





Charakterystyka transformatora

  • przesył sygnału: kabel UTP/telekomunikacyjny
  • zasięg (UTP):
    • 400m kolor
    • 600m B/W
  • podłączenie za pomocą śrubowych zacisków



	Charakterystyka transformatora TR-1C



Dane techniczne

Zasięg video:

400 m

Zakres napięcia we/wy 75Ω (CVBS)

1Vpp

Tłumienie przelotowe:

-0,5dB (dla f=5Mhz)

Zakres pasma video:

0 ... 50Mhz (-3dB)

CMRR (dB @ 5MHz):

50dB

Impedancja we/wy koncentrycznego:

75Ω

Impedancja we/wy symetrycznego:

100Ω

Typ złącza we/wy koncentrycznego

wtyk BNC męski (MALE)

Typ złącz we/wy symetrycznego

Zaciski kablowe

Temp. pracy / wilgotność wzgl.:

0ºC ... +55ºC / <95%

Waga

16 g

Wymiary:

15 x 47 x 15 mm





Marcin

2017-10-30



Po prostu działa. Jedynie zaciski mogłyby być automatyczne/bez narzędziowe, a tak potrzebny jest płaski śrubokręt.


Marcin

2017-10-30



Po prostu działa. Jedynie zaciski mogłyby być automatyczne/bez narzędziowe, a tak potrzebny jest płaski śrubokręt.
