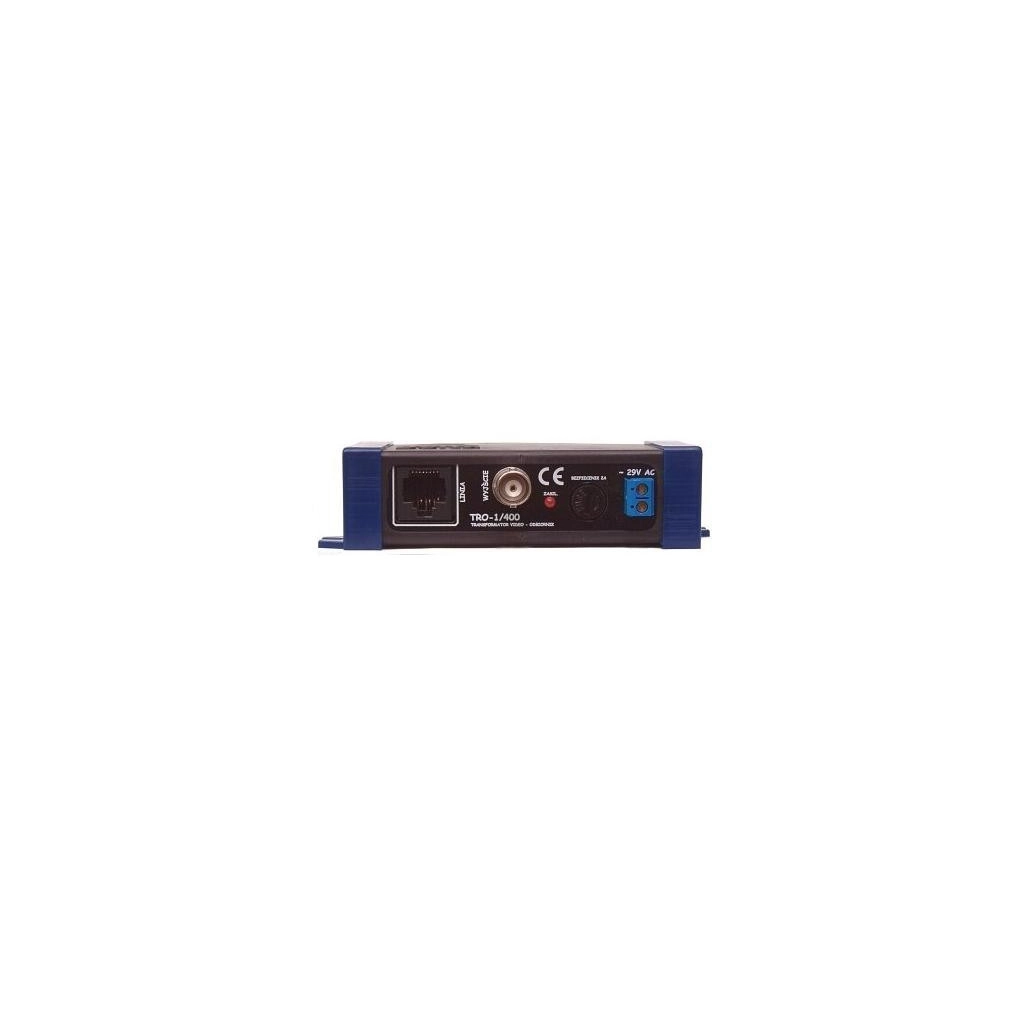

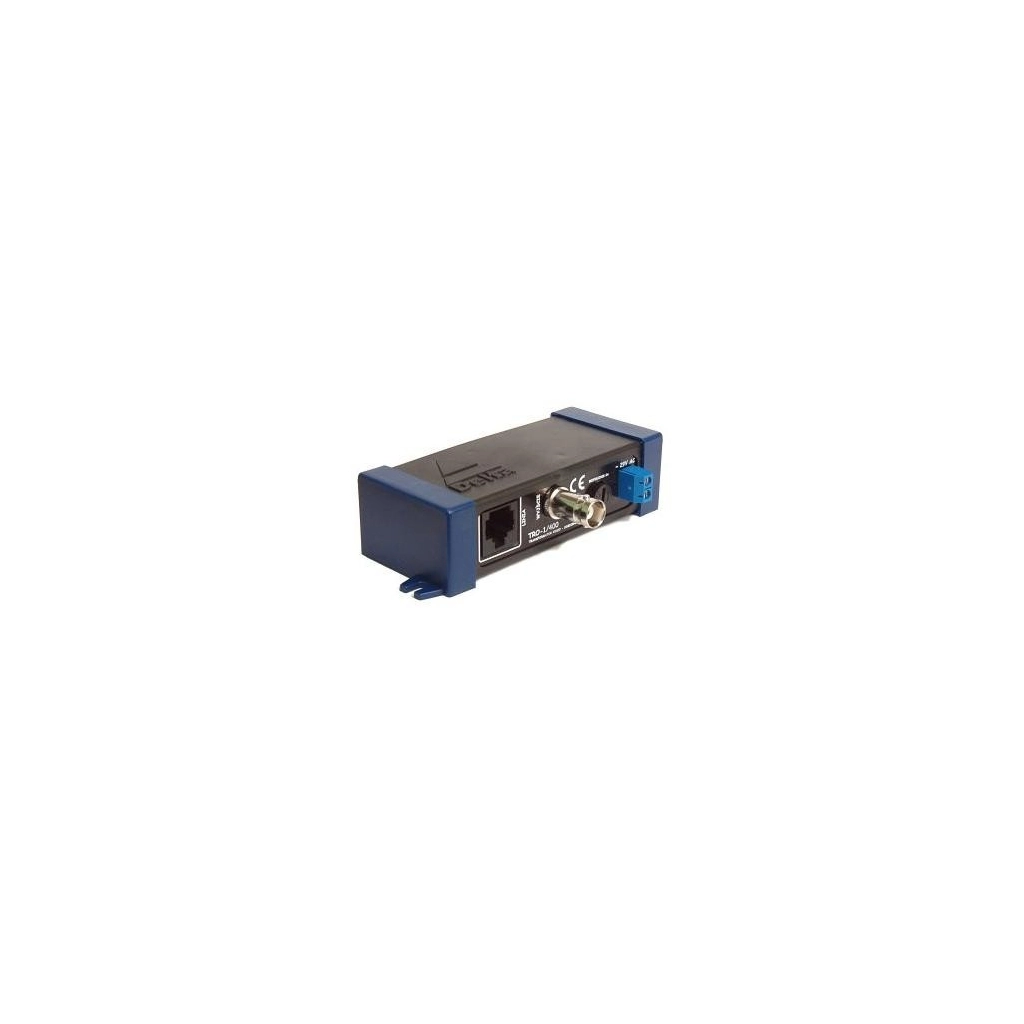

TRO-1/400 Transformator video (odbiornik)

TRO-1/400 przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP).

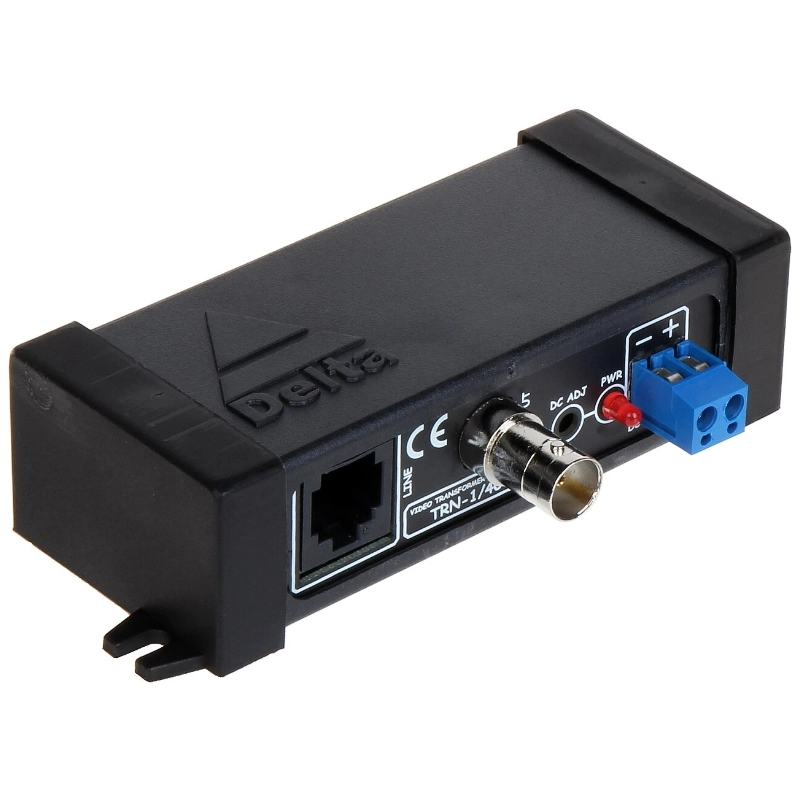

W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400m. Odbiornik TRO-1/400 wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem.



Schematy połączeń:

1) Monitor
2) Wyjście BNC
3) 230V AC
4) 24V / 29V AC
5) Skrętka komputerowa
6) Linia
7) Wejście
8) Zasilanie
9) Zasilanie termostatu
10) Zasilanie kamery 12V DC
11) Sygnał z kamery
12) Obudowa zewnętrzna
13) Kamera
14) Termostat TT-12E





1) Monitor
2) Wyjście BNC
3) 230V AC
4) 24V / 29V AC
5) Skrętka komputerowa
6) Linia
7) Wejście
8) Zasilanie
9) Zasilanie kamery 12V DC
10) Sygnał z kamery
11) Kamera

Specyfikacja techniczna:

Rodzaj urządzenia:	Aktywne / Odbiornik
Liczba kanałów.:	1 Wideo 1 DC
Napięcie we/wy 75Ω (CVBS):	1 Vpp
Napięcie wejściowe:	max. 29 V AC / 1 A
Tłumienie przelotowe:	-0.5 dB @ 5 MHz Wideo
Zasięg wideo:	max. 400 m UTP kat. 5e
Zakres pasma wideo:	0  ... 50 MHz
Napięcie wyjściowe:	max. 40 V DC / 1 A
Wybrane cechy:	Bezpiecznik zwłoczny 1  x 20  2 A / 250 V
Impedancja złącza symetrycznego:	100 Ω
Typ złącz:	BNC Gniazdo Wideo Zaciski kablowe DC
Typ złącza symetrycznego:	RJ-45 (8-pin, 4 pary) Gniazdo
Zasięg transmisji zasilania:	Zasilanie 24 V 1080 m @ 250 mA 260 m @ 750 mA   Zasilanie 29 V 1600 m @ 250 mA 500 m @ 750 mA
Waga:	0.100 kg
Wymiary:	117  x 64  x 30 mm
