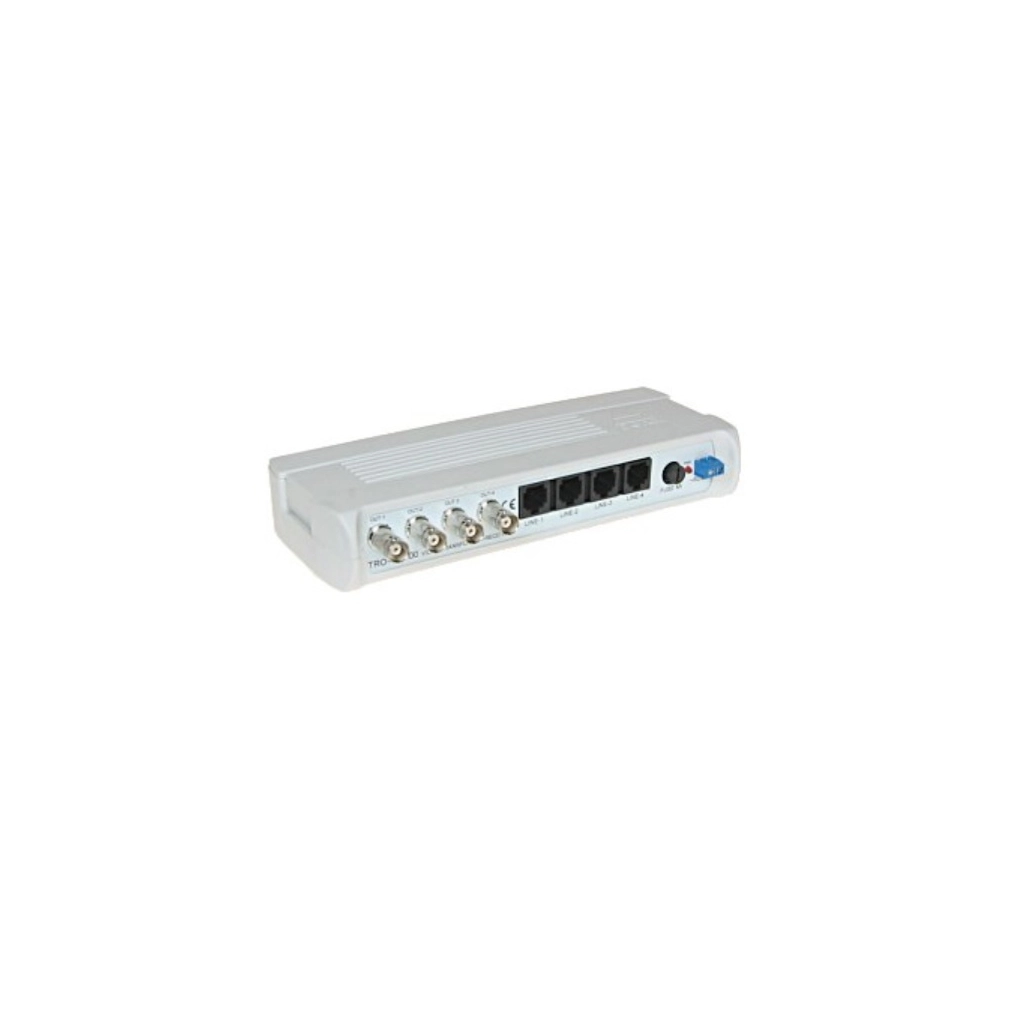

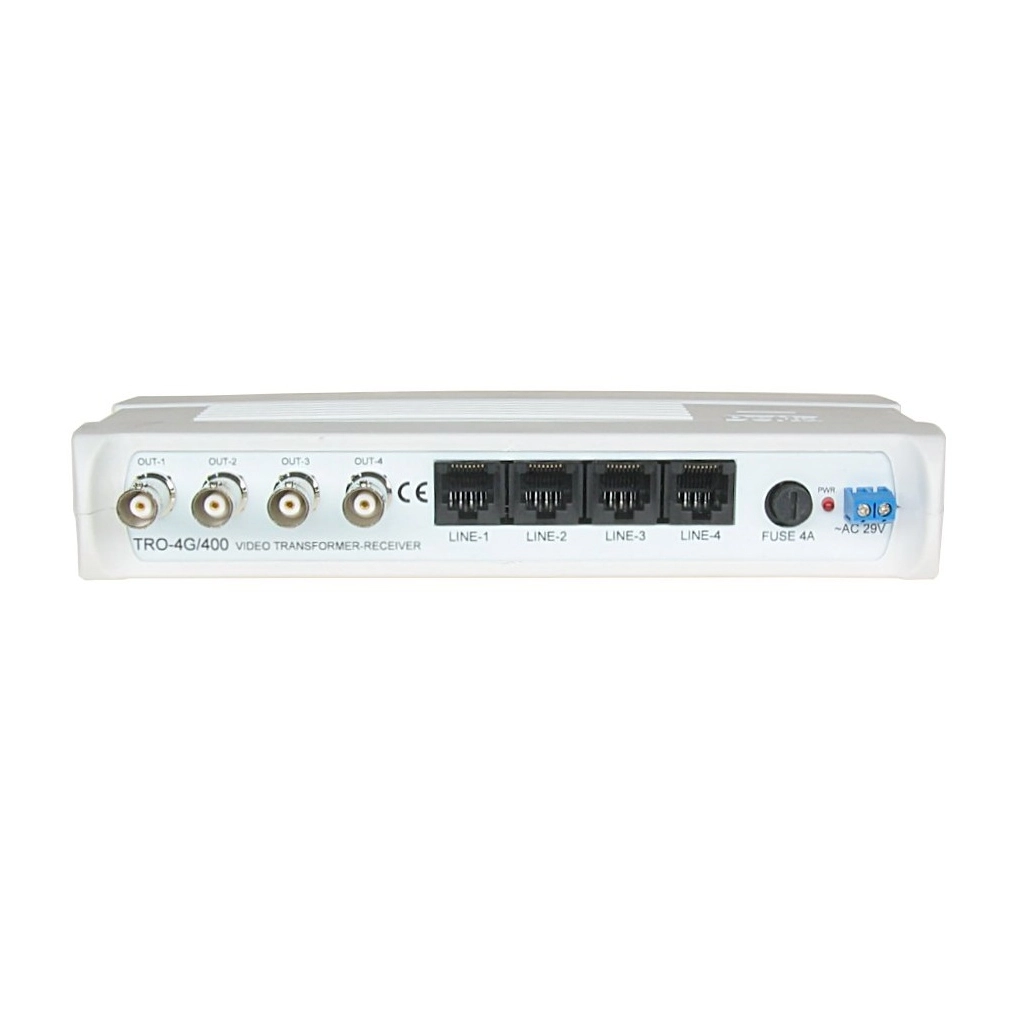

TRO-4G/400 Transformator video (odbiornik)
- TRO-4G/400
Kupuj taniej z kontem hurtowym. Sprawdź
Darmowa dostawa już od 1000 zł
Szybka wysyłka
Serwis sprzętu
Wsparcie techniczne
Kupując ten produkt otrzymasz punkty w ilości: 1
Punkty przydzielamy dla Klientów zarejestrowanych. Przed zakupem należy zalogować się na konto. Więcej na temat programu lojalnościowego
TRO-4G/400 przeznaczony jest do zasilania napięciem stałym oraz odbioru sygnału wizyjnego z 4 urządzeń TRN-1/400 (transformatorów wideo - nadajników), za pomocą skrętki komputerowej (UTP, FTP) na odległość do 400 metrów. Sygnał z kamery doprowadzony do wejścia nadajnika TRN-1/400, zostaje przesłany do odbiornika TRO-4G/400 za pomocą skrętki komputerowej. W nadajniku i odbiorniku następuje dopasowanie impedancji kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego co zapewnia przesył wizji do 400 metrów.
Odbiornik TRO-4G/400 wpuszcza do skrętki komputerowej napięcie stałe niestabilizowane (maksymalnie do 40V DC), które w nadajniku TRN-1/400 jest stabilizowane do wartości 12V DC pozwalając na zasilanie kamer z termostatem.

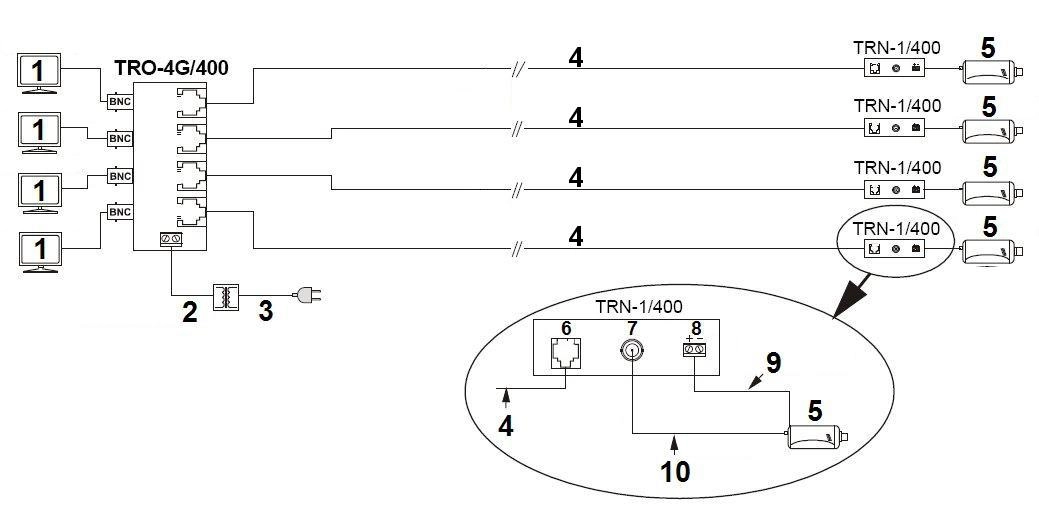

Schemat połączeń:
1) Monitor
2) 24V / 29V AC
3) 230V AC
4) Skrętka komputerowa
5) Kamera
6) Linia
7) Wejście
8) Zasilanie
9) Zasilanie kamery 12V DC
10) Sygnał z kamery
Specyfikacja techniczna:
| Rodzaj urządzenia: | Aktywne / Odbiornik |
| Liczba kanałów.: | 4 Wideo 4 DC |
| Napięcie we/wy 75Ω (CVBS): | 1 Vpp |
| Napięcie wejściowe: | max. 29 V AC / 2 A |
| Tłumienie przelotowe: | -0.5 dB @ 5 MHz Wideo |
| Zasięg wideo: | max. 400 m UTP kat. 5e |
| Zakres pasma wideo: | 0 ... 50 MHz |
| Napięcie wyjściowe: | max. 40 V DC / 2 A |
| Wybrane cechy: | Bezpiecznik zwłoczny 5 x 20 2 A / 250 V |
| Impedancja złącza symetrycznego: | 100 Ω |
| Typ złącz: | 4 x BNC Gniazdo Wideo Zaciski kablowe DC |
| Typ złącza symetrycznego: | 4 x RJ-45 (8-pin, 4 pary) Gniazdo |
| Temperatura pracy: | -50 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Zasięg transmisji zasilania: |
|
| Waga: | 0.250 kg |
| Wymiary: | 213 x 36 x 93 mm |
