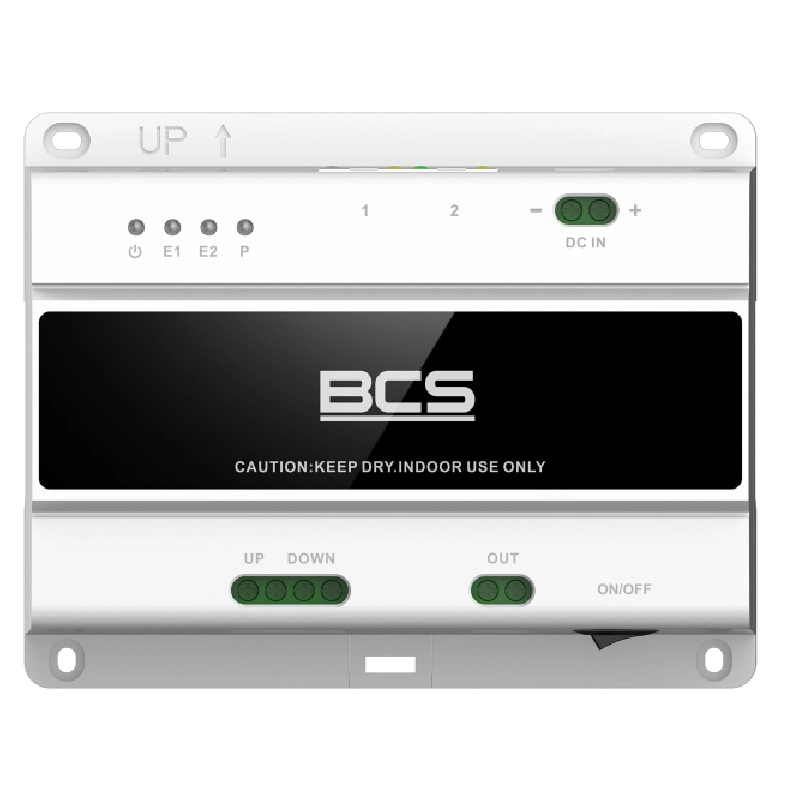

Adapter LAN do systemu 2-przewodowego model BCS-ADIP-III marki BCS Line.
Adapter IP do instalacji wielorodzinnych został zaprojektowany z myślą o systemie 2-przewodowym i jest kompatybilny z kilkoma urządzeniami BCS, takimi jak BCS-PAN1702S-S, BCS-PAN-KAM-N-2, BCS-PANx401G-2 oraz BCS-MON7600B(W)-2. Może zostać zamontowany powierzchniowo lub na szynie TS35, w zależności od preferencji użytkownika.
Posiada dwa porty Ethernet o prędkości 10/100 Mbps, jedno wyjście magistrali 2-przewodowej do podłączenia paneli zewnętrznych oraz wideomonitorów (bez polaryzacji). Ponadto, posiada dwa wyjścia 2-przewodowe, co umożliwia kaskadowe podłączenie kolejnych adapterów BCS-ADIP-III (maksymalnie 10 w szeregu).
Aby działać, adapter musi być podłączony zgodnie z polaryzacją na obudowie (+,-) i wymaga wejścia zasilania 48V DC o prądzie 1-3A. Do pracy konieczny jest zasilacz BCS-ZA4820 (brak w zestawie). Maksymalna liczba podłączonych urządzeń dla jednego adaptera to 20 wideomonitorów i 2 panele zewnętrzne, jednak w takim przypadku wymagany jest zasilacz o wydajności 5A.
Adapter IP to wszechstronne urządzenie, które pozwala na efektywne podłączenie wielu urządzeń w systemie 2-przewodowym, zapewniając jednocześnie stabilną i niezawodną pracę.
Rozbudowa systemu
| Adapter z zasilaczem | Typ przewodu | Maksymalna liczba paneli zewnętrznych | Maksymalna liczba wideomonitorów |
|---|---|---|---|
| 1x adapter z zasilaczem 2A | Skrętka | 1 | 6 |
| 1x adapter z zasilaczem 2A | Kabel 2-żyłowy | 1 | 6 |
| 1x adapter z zasilaczem 3A | Kabel 2-żyłowy | 2 | 10 |
Połączenia kaskadowe
System pozwala na podłączenie maksymalnie 10 adapterów za pomocą portów RS485 UP/DOWN.
| Zasilanie | Typ przewodu | Maksymalna liczba paneli zewnętrznych | Maksymalna liczba wideomonitorów |
|---|---|---|---|
| 2A | Skrętka | 10 | 60 |
| 2A | Kabel 2-żyłowy min. 2x0.25mm² | 10 | 60 |
| 3A | Kabel 2-żyłowy min. 2x0.25mm² | 20 | 100 |
W skrócie
- Kompatybilność: System 2-przewodowy BCS (np. BCS-PAN1702S-S, BCS-MON7600B(W)-2)
- Montaż: Natynkowy lub szyna DIN (TS35)
- Interfejs sieciowy: 2x RJ45 10/100 Mbps
- Wyjście magistrali: 1x magistrala 2-przewodowa (brak polaryzacji dla monitorów/paneli)
- Kaskada: 2x wyjście 2-przewodowe (wymagana polaryzacja, max 10 adapterów w szeregu)
- Zasilanie: 48V DC (wejście 1-3A)
- Zalecany zasilacz: BCS-ZA4820 (brak w zestawie)
- Sygnalizacja: Diody LED informujące o zasilaniu i stanie komunikacji
- Przyciski: Wbudowany przełącznik ON/OFF
- Środowisko pracy: Montaż wewnątrz pomieszczeń
DANE TECHNICZNE
| Informacje o Produkcie i Kompatybilność | |
| Model | BCS-ADIP-III |
| Opis | Wielorodzinny adapter LAN do systemu 2-przewodowego |
| Kompatybilność | BCS-PAN1702S-S, MON7600B(W)-2, BCS-PANx401G-2, BCS-PAN-KAM-N-2 |
| Materiał wykonania | PC + ABS |
| Możliwości Rozbudowy Systemu | |
| Pojedynczy adapter (Zasilacz 1.5A) | 1x panel zewnętrzny, 6x wideomonitor (skrętka lub kabel 2-żyłowy) |
| Pojedynczy adapter (Zasilacz 3A) | 2x panel zewnętrzny, 10x wideomonitor (kabel 2-żyłowy) |
| Połączenia kaskadowe | Maksymalnie 10 adapterów za pomocą portów RS485 UP/DOWN |
| Maksymalna Pojemność przy Rozbudowie (10 adapterów) | |
| Przewód typu skrętka | 10x panel zewnętrzny, 60x wideomonitor |
| Przewód 2-żyłowy (Zasilanie 1.5A) | 10x panel zewnętrzny, 60x wideomonitor (min. 2x0.25mm2) |
| Przewód 2-żyłowy (Zasilanie 3A) | 20x panel zewnętrzny, 100x wideomonitor (min. 2x0.25mm2) |
| Złącza Wejściowe i Wyjściowe | |
| Wejście zasilania | 1x DC IN (48V DC) |
| Wyjście magistrali | 1x OUT (2-przewodowa magistrala domofonowa, brak polaryzacji) |

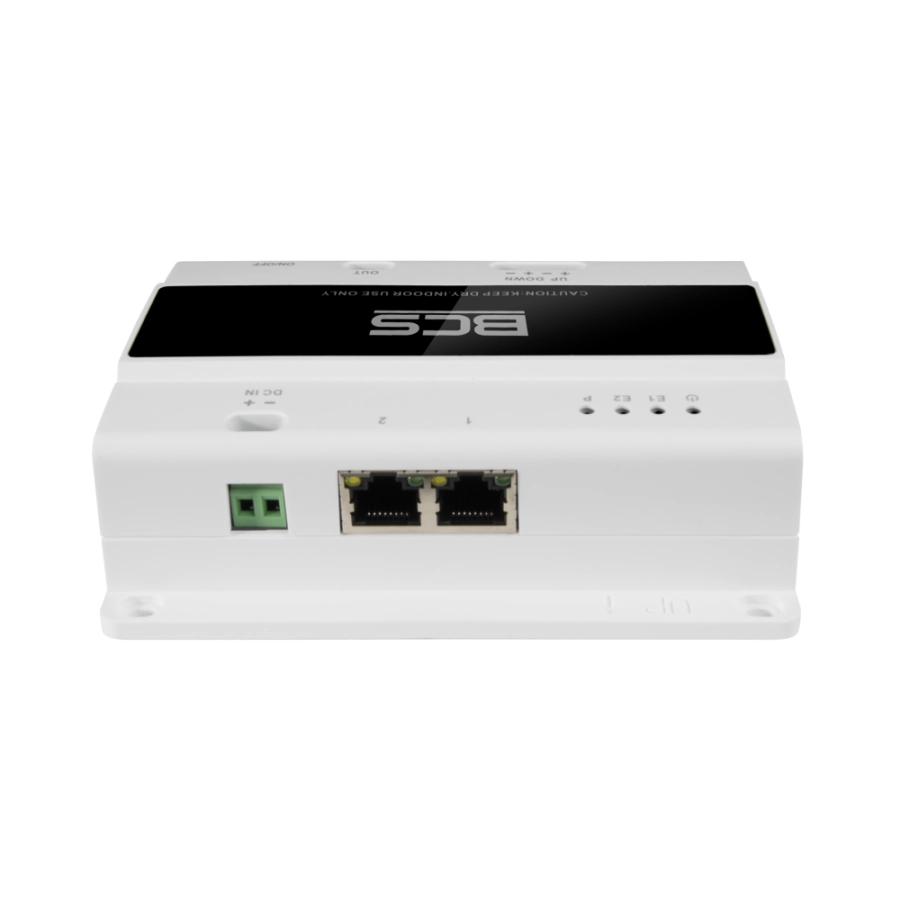

| Interfejs sieciowy | 2x Ethernet (podłączenie sieci LAN) |

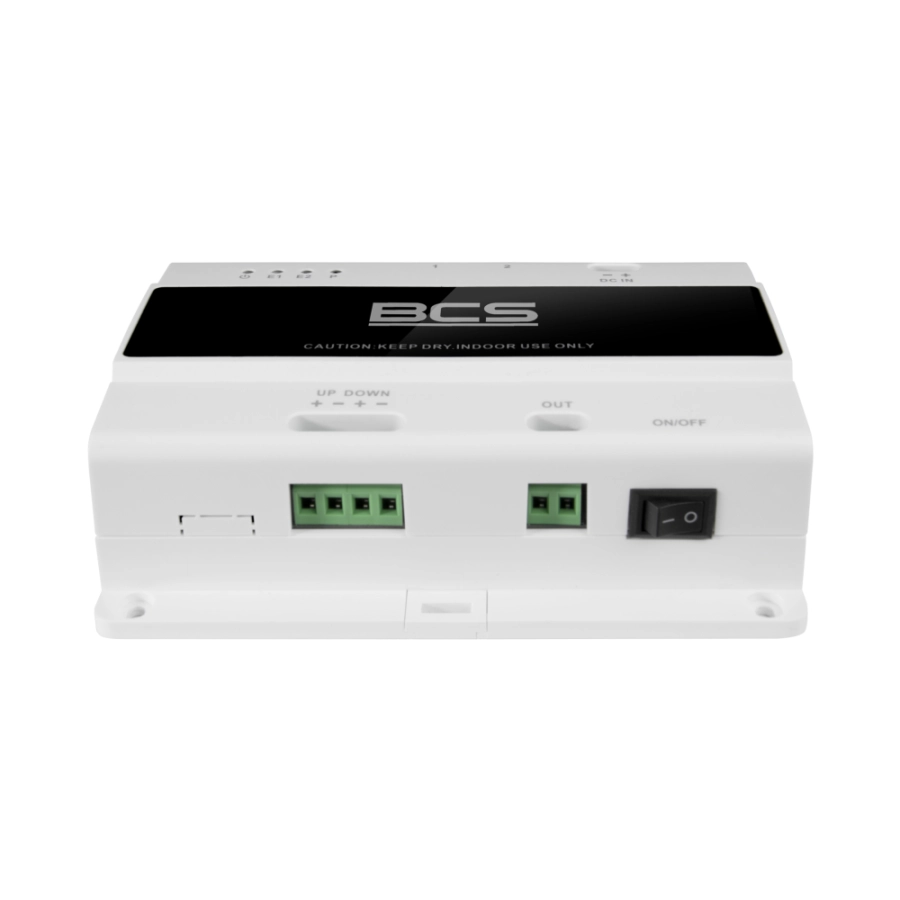

| Porty kaskady | 2x Port UP/DOWN (do łączenia adapterów w szeregu) |
| Wskaźniki LED | Zasilanie, komunikacja UP, komunikacja DOWN, komunikacja z panelami i monitorami |
| Parametry Elektryczne i Montaż | |
| Zasilanie | 48V DC 1–3A |
| Pobór mocy | ≤15W (zestaw panel zewnętrzny + wideomonitor) |

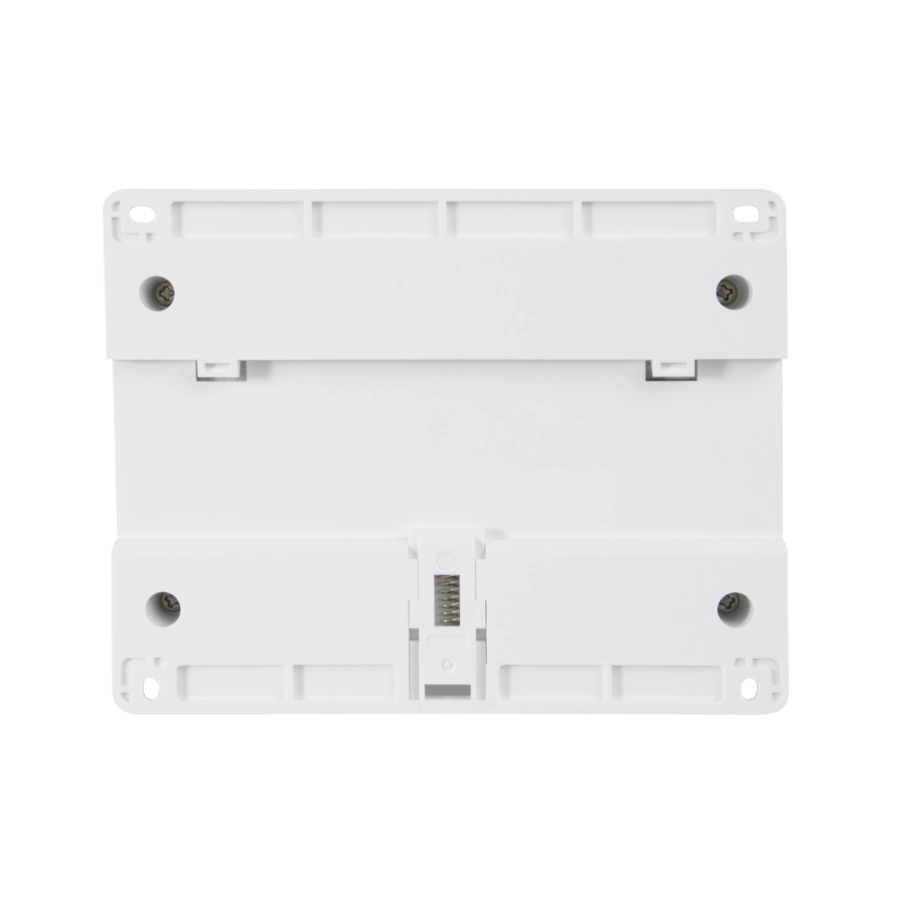

| Sposób montażu | Natynkowy lub szyna DIN 35mm |
| Wymiary | 131.1 x 103 x 40 mm |
| Waga | 0.25 kg |
| Warunki pracy | -10°C do +55°C, wilgotność do 95% |
| Topologia i Odległości | |
| Topologia | Dopuszczalne podłączenie w gwiazdę lub połączenie szeregowe |
| Max odległość (Skrętka UTP/FTP) | 30 m od adaptera do ostatniego urządzenia |
| Max odległość (Kabel 2-żyłowy) | 50 m od adaptera do ostatniego urządzenia |
| Min odległość (Urządzenie - Adapter) | 1 m |
| Min odległość (Adapter - Adapter) | 3 m przy połączeniu portami UP/DOWN |
| Inne | Wbudowany przycisk ON/OFF do zarządzania zasilaniem urządzenia |
