Wsparcie techniczneZabezpieczenie antyprzepięciowe toru Video na kabel koncentryczny.

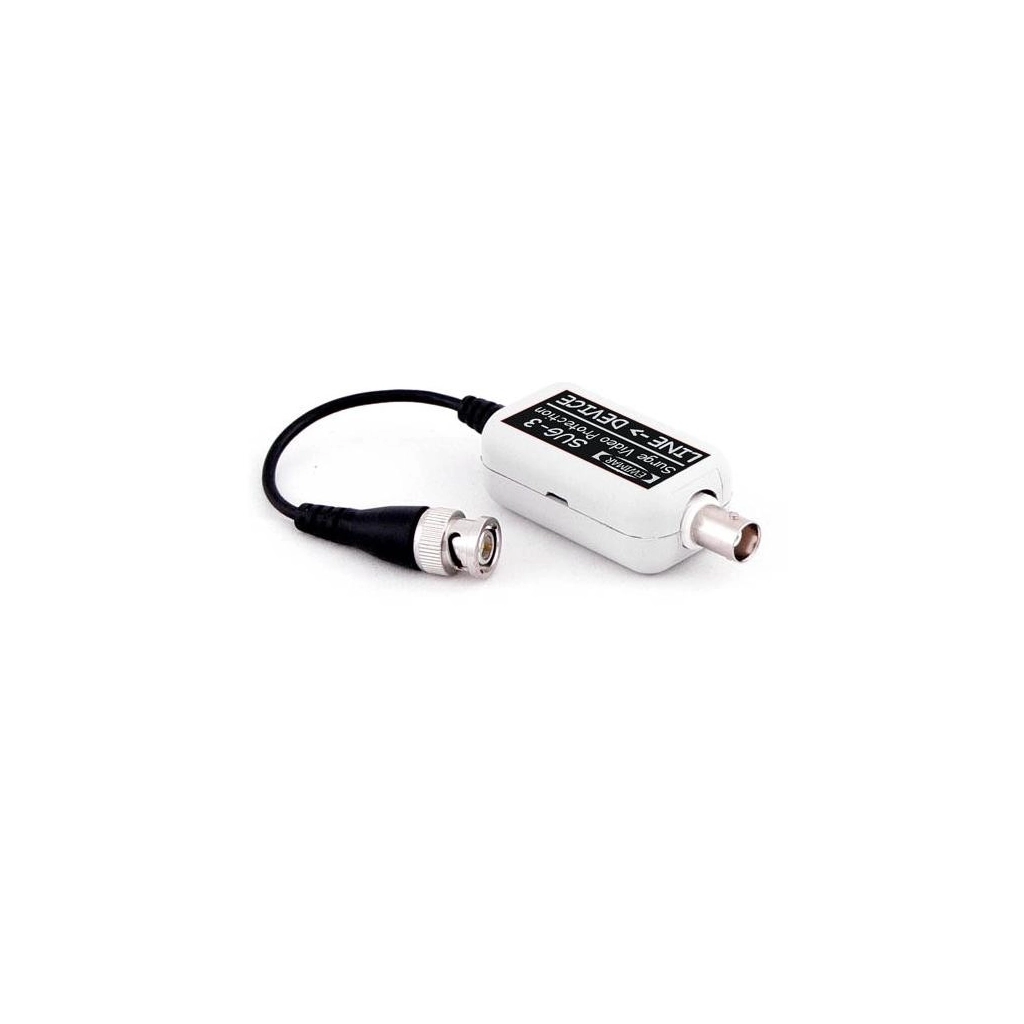

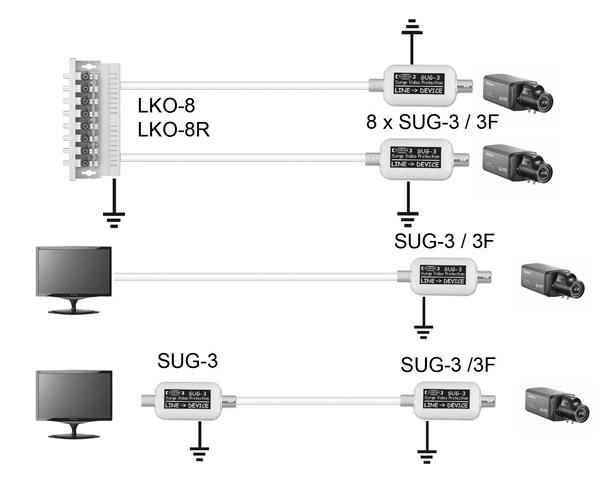

SUG-3F jest tanim produktem, przeznaczonym do ochrony urządzeń telewizji przemysłowej przed skutkami wyładowań atmosferycznych, elektrostatycznych oraz aktami wandalizmu. Ładunek przepływający przez przewód, jest odbierany i przesyłany do uziemienia przez 3 kolejne stopnie, przez co jest on wytracany do poziomu bezpiecznego dla podłączonych urządzeń. Ładunek przepięciowy jest odprowadzany jednocześnie z żyły sygnałowej jak i z ekranu przewodu, chroniąc także urządzenia znajdujące się w pobliżu. SUG-3F posiada najprostszy sposób montażu, polegający na przecięciu przewodu koncentrycznego, zdjęciu izolacji i zamocowaniu przewodów do zacisków śrubowych.
Żółto-zielony przewód przeznaczony jest do odprowadzania ładunku do ziemi.
SUG-3F jest tanim produktem, przeznaczonym do ochrony urządzeń telewizji przemysłowej przed skutkami wyładowań atmosferycznych, elektrostatycznych oraz aktami wandalizmu. Ładunek przepływający przez przewód, jest odbierany i przesyłany do uziemienia przez 3 kolejne stopnie, przez co jest on wytracany do poziomu bezpiecznego dla podłączonych urządzeń. Ładunek przepięciowy jest odprowadzany jednocześnie z żyły sygnałowej jak i z ekranu przewodu, chroniąc także urządzenia znajdujące się w pobliżu. SUG-3F posiada najprostszy sposób montażu, polegający na przecięciu przewodu koncentrycznego, zdjęciu izolacji i zamocowaniu przewodów do zacisków śrubowych.
Żółto-zielony przewód przeznaczony jest do odprowadzania ładunku do ziemi.
Specyfikacja techniczna:
| Impedancja dla przewodu koncentrycznego | 75 Ohm |
| Pasmo przenoszenia | 10 MHz |
| Tłumienie | 0,5dB |
| Zabezpieczenie antyprzepięciowe | Trójstopniowe - iskrownik, ochronnik gazowy, transil |
| Pojemność obwodu zabezpieczającego | Nie więcej niż 30pF |
| Prąd rozłądowania | Ochronnik gazowy: 2 x 10kA, Transil 57A |
| Napięcie rozładowania | Ochronnik gazowy: 75V, Transil 8,2V |
