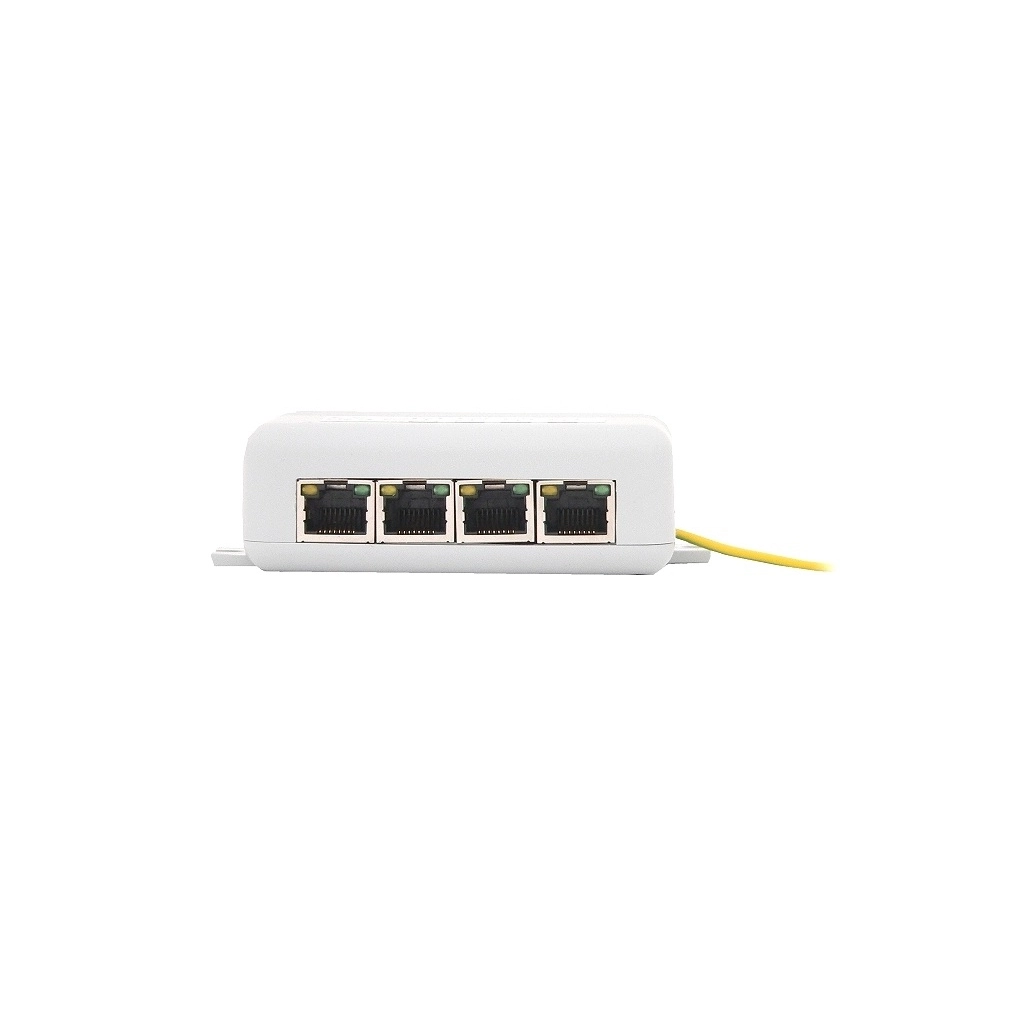

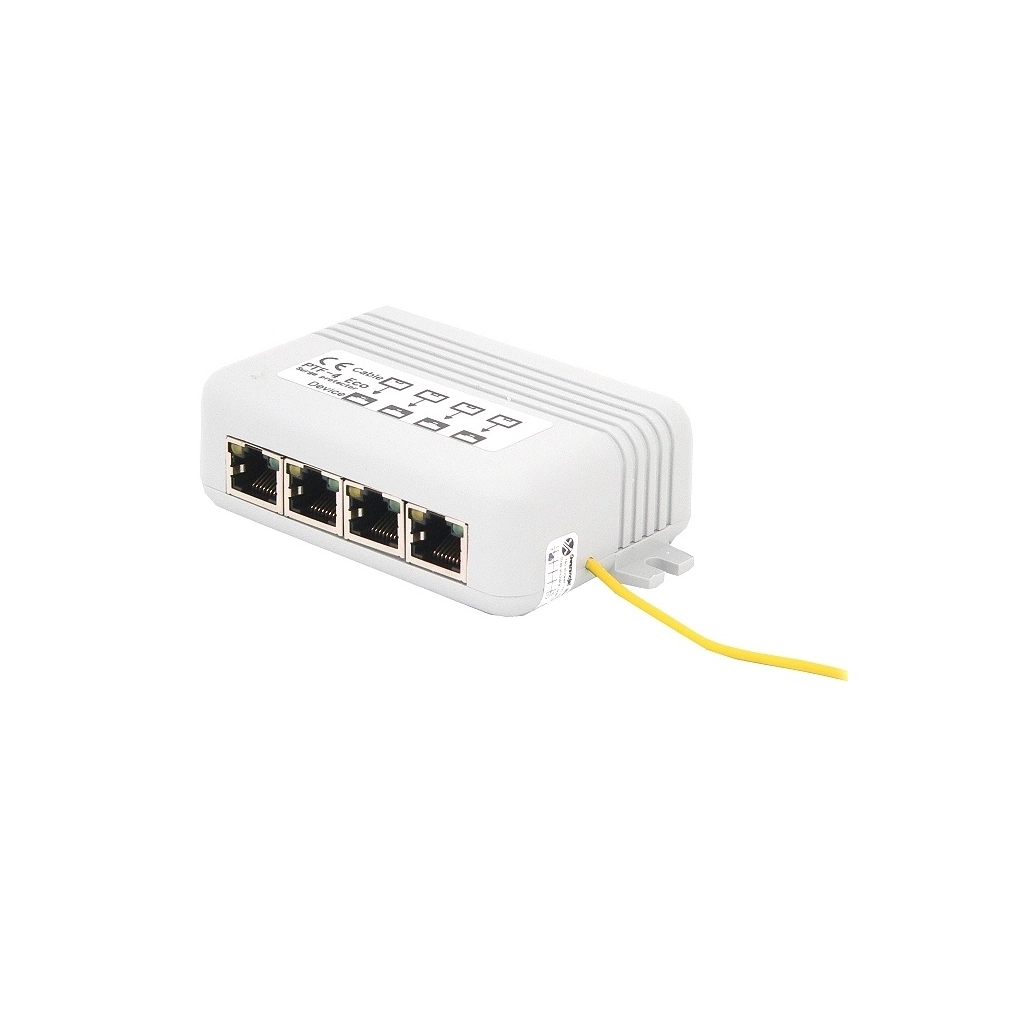

PTF-4-ECO 4-kanałowe zabezpieczenie przeciwprzepięciowe FTP z funkcją PoE

Cena brutto
244,00 zł
Cena netto
198,37 zł
Dostępność
Dostępny
Gwarancja
Jeśli jesteś instalatorem lub dystrybutorem możesz kupować taniej! Wystarczy że:
  • zarejestrujesz się
  • zgłosisz firmę jako hurtownika (podczas rejestracji bądź e-mailem)
  • poczekasz na maila z aktywacją konta hurtowego (weryfikacja trwa do 2 dni roboczych)
  • zalogujesz się przed zakupami
Czytaj więcej
Ilość
PTF-4-ECO, to 4 kanałowe ekonomiczne zabezpieczenie dla systemów kamer przemysłowych IP. Chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Może być używane w lokalnych systemach sieci LAN, do zabezpieczania linii napowietrznych pomiędzy budynkami, do ochrony łącz pomiędzy switchami dla przewodu kategorii 6. Urządzenie posiada indywidualnie zabezpieczoną każdą parę transmisyjną, gdzie po przekroczeniu napięcia powyżej 90V, następuje zwarcie jej do przewodu uziemiającego. Przewody 4,5 i 7,8 są połączone ze sobą, celem zwiększenia prądu przepływającego dla standardu PoE (Power over Ethernet) Dzięki zastosowaniu nowoczesnych komponentów, Zabezpieczenie PTF-4-ECO posiada bardzo niską pojemność oraz dużą szybkość reakcji, co ma znikomy wpływ na przekazywane sygnały wysokiej częstotliwości, bardzo krótki czas reakcji oraz zdolność do wielokrotnego zadziałania.

Wbudowane bezpieczniki automatyczne chronią zasilacze PoE przed uszkodzeniem, w przypadku wystąpienia zwarcia na zasilaniu urządzenia odbiorczego. Ponadto wbudowane wskaźniki diodowe, sygnalizują obecność zasilania wchodzącego jak i wychodzącego z zabezpieczenia PTF-4.

Konstrukcja obwodu jest całkowicie ekranowana od dołu i od góry, co zapewnia wysoką odporność na zakłócenia elektromagnetyczne oraz ciągłość ekranu pomiędzy wejściem a wyjściem. Ekran posiada niezależny obwód zabezpieczenia, dzięki czemu nie jest na stałe połączony z uziemieniem. Ma to istotne znaczenie na ryzyko powstawania różnic potencjałów oraz pojawiania się sygnałów pasożytniczych.


Konstrukcja została bardzo starannie wykonana pod względem ułożenia obwodów drukowanych, aby uniknąć pojawiania się przesłuchów pomiędzy kanałami oraz wprowadzania opóźnień pomiędzy poszczególnymi żyłami. Urządzenie może być stosowane sieciach LAN 6 kategorii.

Do prawidłowego działania konieczne jest podłączenie przewodu uziemiającego. Do tego celu należy stosować sondę wbijaną w ziemię, znajdującą się możliwie jak najbliżej zabezpieczenia przeciwprzepięciowego. W żadnym przypadku nie należy podłączać do przewodu ochronnego instalacji elektrycznej lub do istniejącej instalacji piorunochronowej.

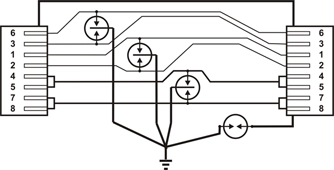

                                                            Uproszczony schemat blokowy



Ponieważ wyładowanie może pojawić się z dowolnej strony, droga jaką przebywa ładunek, może zająć sporo czasu. Aby zwiększyć skuteczność ochrony, zaleca się stosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu.

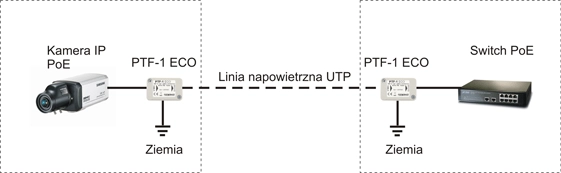

                                                Przykład zabezpieczenia napowietrznej linii LAN
