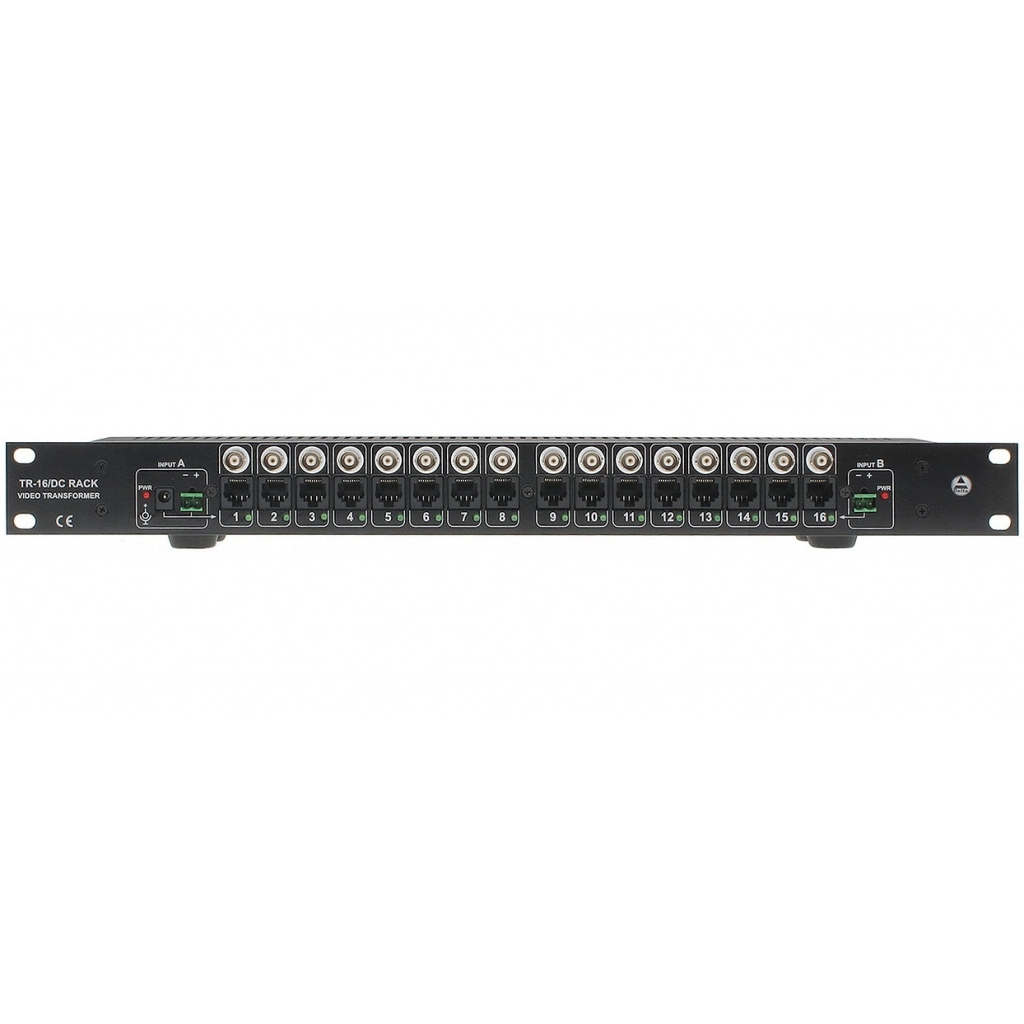

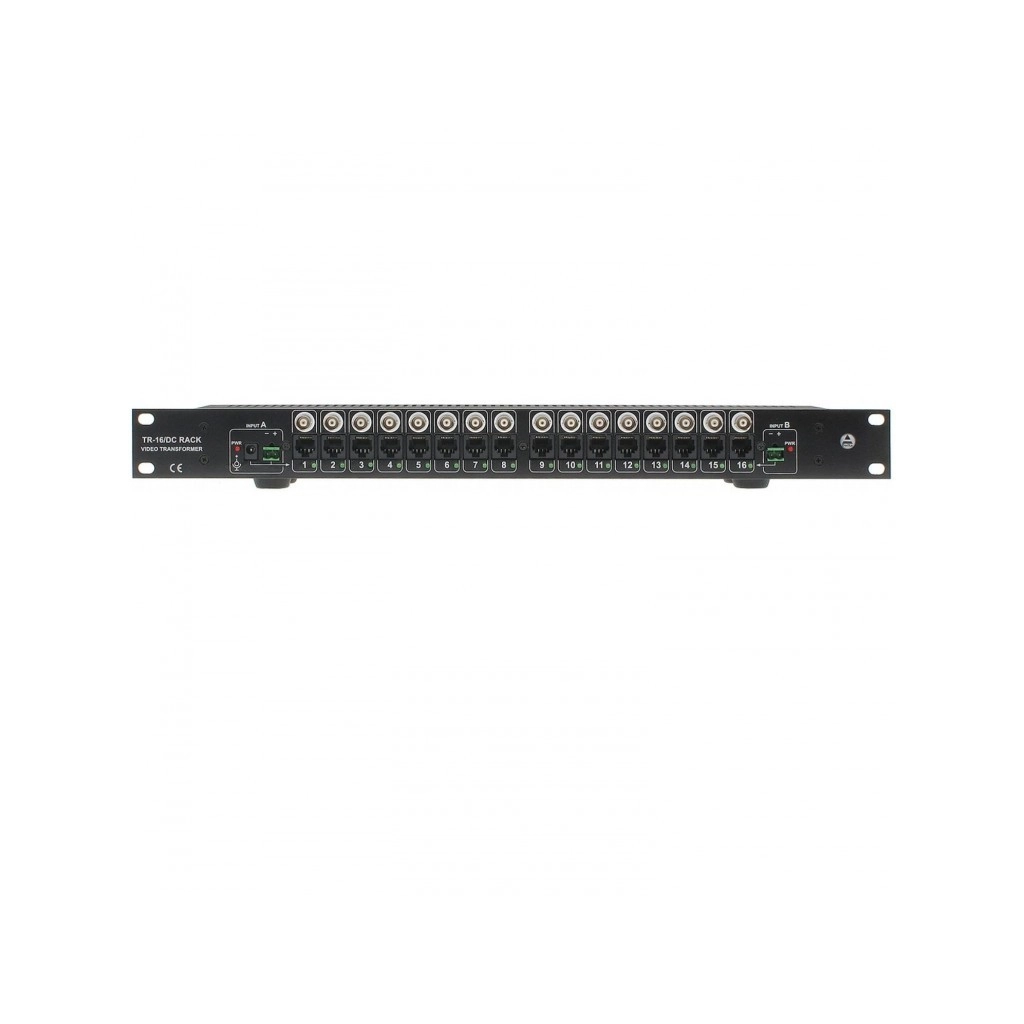

TR-16/DC-RACK przeznaczony jest do przesyłu sygnału wizyjnego i zasilania za pomocą skrętki komputerowej (UTP, FTP). Urządzenie dopasowuje impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 400m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne. Sygnał video wykorzystuje jedną parę skrętki, pozostałe trzy pary wykorzystane są do przesyłu napięcia zasilania. TR-16/DC-RACK może być zasilane z jednego lub dwóch zewnętrznych zasilaczy (A lub B).
Każdy tor prądowy zabezpieczony jest bezpiecznikiem polimerowym i posiada zieloną diodę LED informującą o jego zadziałaniu (brak świecenia oznacza odcięcie zasilania). Gdy nastąpi przeciążenie któregoś z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C), oraz gaśnie dioda LED. Przez nagrzany bezpiecznik płynie niewielki prąd. Po ustaniu przyczyny przeciążenia bezpiecznik samoczynnie wraca do stanu pierwotnego.
W urządzeniu występuje spadek napięcia na bezpiecznikach polimerowych zależny od poboru prądu: 160mV dla I=0.5A ; 300mV dla I=0.7A ; 340mV dla I=1A.

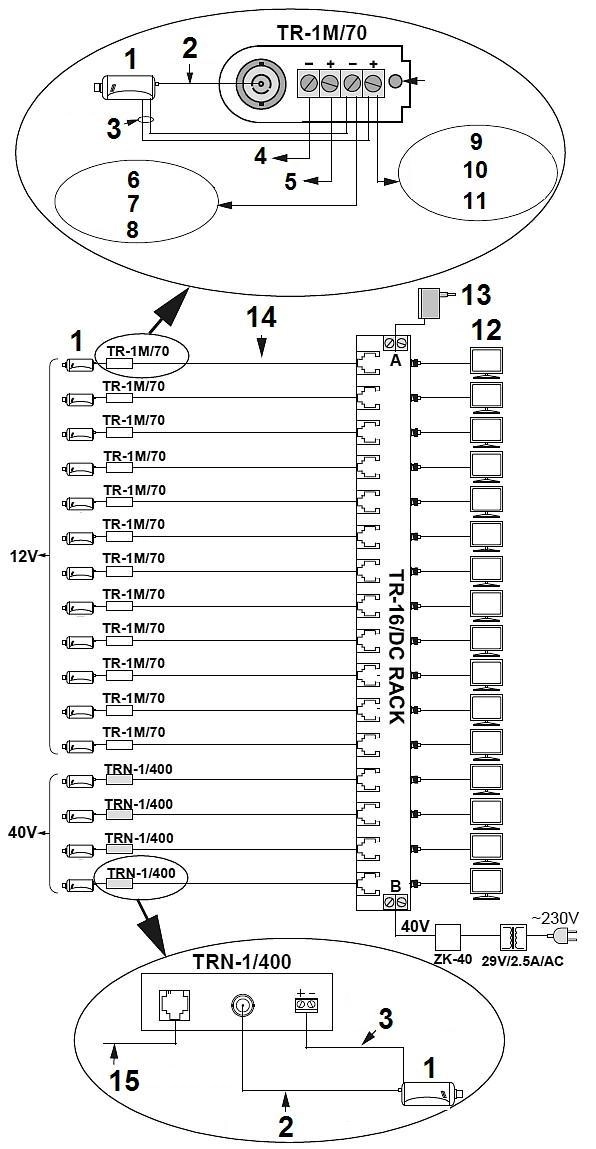

Schemat połączeń dla 16 kamer:
1) Kamery
2) Sygnał z kamery
3) Zasilanie kamery 12V DC
4) brązowy
5) biało/brązowy
6) pomarańczowy
7) zielony
8) Niebieski
9) biało/pomarańczowy
10) biało/zielony
11) biało/niebieski
12) Monitory
13) Zasilacz DC 12V
14) 16x skrętka komputerowa
15) Skrętka komputerowa
Specyfikacja techniczna:
| Rodzaj urządzenia: | Pasywne / Odbiornik |
| Liczba kanałów.: | 16 Wideo + DC |
| Napięcie we/wy 75Ω (CVBS): | 1 Vpp |
| Napięcie wejściowe: | max. 40 V DC max. 10 A Złącze zasilania "A" max. 10 A Złącze zasilania "B" |
| Tłumienie przelotowe: | -0.5 dB @ 5 MHz Wideo |
| Prąd wyjściowy: | 1 A @ 1 ... 16 |
| Zasięg wideo: | max. 400 m UTP kat. 5e |
| Zakres pasma wideo: | 0 ... 50 MHz |
| Napięcie wyjściowe: | max. 40 V |
| Wybrane cechy: | Każde z 16 wyjść zasilania można przyporządkować do zasilacza "A" lub "B" za pomocą zworek znajdujących się wewnątrz obudowy urządzenia |
| Typ obudowy: | Rack 19", 1U |
| Impedancja złącza symetrycznego: | 100 Ω |
| Typ złącz: | 16 x BNC Gniazdo Wideo 2 x Zaciski kablowe DC 2.1 / 5.5 mm Gniazdo DC |
| Typ złącza symetrycznego: | 16 x RJ-45 (8-pin, 4 pary) Gniazdo |
| Temperatura pracy: | -40 °C ... 55 °C |
| Dopuszczalna względna wilgotność otoczenia: | < 95 % |
| Zasięg transmisji zasilania: |
|
| Waga: | 1.250 kg |
| Wymiary: | 483 x 44 x 245 mm |
